四川梓冠光電科技有限公司生產的ZGL6 光纖準直器有FC/PC或者FC/APC接口,鏡片直徑為6mm;可以用于單模或者多模光纖跳線,對 準波長從380 nm到1750 nm,根據波長不同,每個準直器都經過出廠對準,簡化光纖耦合探測系統,采用不銹鋼外殼。用于準直 從FC接頭光纖出射的光,并具有衍射極限的性能。這些光纖準直器可以通過擰松側面的螺釘來微調焦距,產品結構緊湊,方便集成到已有的 裝置中。因為非球面透鏡會產生色差,所以有效焦距(EFL)與波長有關。
光纖準直器(準直鏡)體積小,使用方便簡潔,其波長范圍選擇性多,可以 應用于各種光學應用中!這款準直鏡的鏡片為直徑6mm的非球面透鏡,焦距15mm,可以接光纖輸出光功率小于10w的跳線!
光纖準直器(準直鏡)介紹:
連接器:FC/APC 或者 FC/PC;
外螺紋:M11 x 0.5
鏡片直徑:6 mm
鏡片焦距:8或者15 mm
光學參數:一個非球面透鏡
波長范圍:依據增透膜波長,詳見型號表格
工作溫度:-40~150 ℃
外殼材料:不銹鋼。
光纖準直器(準直鏡)可以用于光纖準直也可以用于耦合聚焦用;準直用途的話,接單?;蛘叨嗄9饫w皆可;如果作為 耦合聚焦用,僅限于接多模光纖使用(數值孔徑0.12~0.22NA,纖芯直徑 ≧ 50微米)。
型號
增透膜波長范圍
光纖接口
鏡片直徑
焦距
數值孔徑

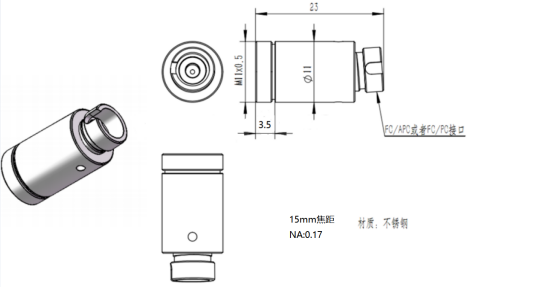

ZGL6-550-F15-FP
380~800nm
FC/PC
6.0mm
15mm
0.17
ZGL6-850-F15-FP
600~1050nm
ZGL6-1310-F15-FP
1050~1620nm
ZGL6-1550-F15-FP
1350~1750nm
ZGL6-550-F15-FA
FC/APC
ZGL6-850--F15-FA
ZGL6-1310-F15-FA
ZGL6-1550-F15-FA

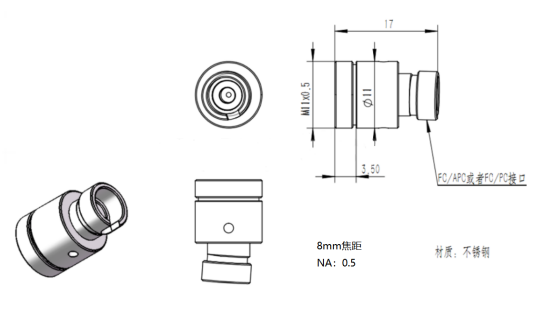

ZGL6-550-F8-FP
8mm
0.5
ZGL6-850-F8-FP
ZGL6-1310-F8-FP
ZGL6-1550-F8-FP
ZGL6-550-F8-FA
ZGL6-850--F8-FA
ZGL6-1310-F8-FA
ZGL6-1550-F8-FA
ZGL10/20光纖準直器,帶有SMA905或者FC/PC接口,鏡片直徑可選擇6mm,10mm,20mm;可以用于單?;蛘叨嗄9饫w跳線,對準波長從360 nm到1620 nm,根據波長不同,每個準直器都經過出廠對準,簡化光纖耦合探測系統,采用鋁合金陽極化黑色外殼。用于準直從FC/PC或者SMA905接頭光纖出射的光,并具有衍射極限的性能。這些光纖準直器可以通過擰松側面的螺釘來微調焦距,產品結構緊湊,方便集成到已有的裝置中。因為非球面透鏡會產生色差,所以有效焦距(EFL)與波長有關??梢越庸饫w輸出光功率小于10w的跳線!
本產品可以用于光纖準直也可以用于耦合聚焦用;準直用途的話,接單?;蛘叨嗄9饫w皆可;如果作為耦合聚焦用,僅限于接多模光纖使用(數值孔徑0.12~0.22NA,纖芯直徑 ≧ 50微米)。
ZGL10-550-FCPC
350~800nm
10.0mm
18mm
ZGL10-850-FCPC
ZGL10-1310-FCPC
ZGL10-550-SMA
SMA905
ZGL10-850-SMA
ZGL10-1310-SMA

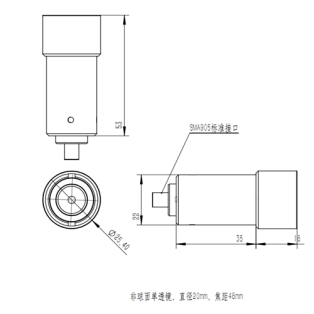

尺寸圖
ZGL20-550-FCPC
20.0mm
47mm
ZGL20-850-FCPC
ZGL20-1310-FCPC
ZGL20-550-SMA
ZGL20-850-SMA
ZGL20-1310-SMA

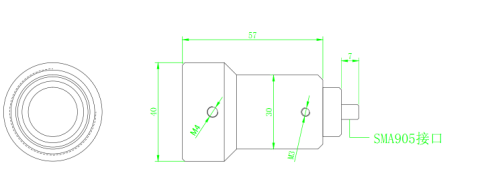

大直徑單鏡頭
94UV 準直透鏡設計用于耦合更大自由空間的光束到光纖中。 該準直透鏡鏡片直徑30mm,焦距50毫米,適合用于戶外長距離準直光,經測試,最長距離可達20米。
次光纖準直鏡適用于我們提供的大多數采樣配件。 因此,這些透鏡有一系列廣泛應用,可以被用于測量:吸光度,照度和發光度。
本產品可以用于準直也可以用于耦合聚焦用;準直用途的話,接單模或者多模光纖皆可;如果作為耦合聚焦用,僅限于接多模光纖使用(數值孔徑0.22~0.37NA,纖芯直徑≧100微米)。
產品型號
94UV
產品名稱
光纖準直鏡
類型
單透鏡
鏡片材料
紫外熔融石英
30mm
鏡片焦距
50mm
波長范圍
185~2500nm
接口
兼容孔徑
0.22~0.37NA
外殼材質
鋁合金,表面發黑處理
工作溫度
-20~200 ℃ 無結露
固定方式
M4螺絲
SMA905 或 FC
