1×4 1x8雙向磁光開關
1×4 1x8雙向磁光開關具有高性能切換、高穩定性、低功耗、靈活配置等特點，主要應用于無源光網絡（PON）、光保護系統、測量系統、網絡監控等領域
產品咨詢
詳細信息


1×4 1x8雙向磁光開關

一、1×4 1x8雙向磁光開關的定義
1×4與1×8雙向磁光開關，顧名思義，是基于磁光效應實現光信號切換的光電器件。它們分別具有一個輸入端口和四個或八個輸出端口，通過外加磁場的控制，能夠靈活地將輸入光信號切換至任意一個或多個輸出端口。這種雙向切換的特性，使得1×4與1×8雙向磁光開關在光通信網絡中扮演著至關重要的角色。
二、1×4 1x8雙向磁光開關的特點
1、高性能切換：1×4與1×8雙向磁光開關具有極快的切換速度，通常在微秒級別，能夠滿足高速光通信系統的需求。同時，其低插入損耗和低偏振相關損耗確保了光信號的高質量傳輸。
2、高穩定性：由于采用全固態設計，沒有機械活動部件，1×4與1×8雙向磁光開關具有極高的穩定性和可靠性，能夠長期穩定運行。
3、低功耗：磁光效應的實現無需高功耗的驅動電路，使得1×4與1×8雙向磁光開關的功耗極低，有助于降低整個光網絡系統的能耗。
4、靈活配置：通過編程控制，1×4與1×8雙向磁光開關可以靈活配置切換模式，實現光信號的任意組合輸出，滿足復雜光網絡的需求。
三、1×4 1x8雙向磁光開關的技術參數

規格

Item

單位

Unit

參數

Parameters

不可逆

Irreversibility

可逆

Reversibility

波長范圍

Wavelength range

nm

1525 ~ 1565

插入損耗

Insertion loss

dB

2.0 (Typ.); 3.0 (Max.)

偏振相關損耗

Polarization dependent loss

dB

0.2 (Typ.); 0.3(Max.)

回?fù)p

Return loss

dB

40

30

串?dāng)_

Crosstalk

dB

40

35

偏振模式色散

Polarization mode dispersion

ps

0.2

重復性

Repeatability

dB

+/- 0.01

持續性

Persistence

cycles

> 30 Billions

切換速度

Switching speed

μs

10~30us/200 ~400

工作溫度

Operating temperature

°C

-20 ~ 70

存儲溫度

Storage temperature

°C

-40 ~ 85

光功率

Optical power

mW

500


*. 所有規格的損耗不包括連接頭的損耗，并且不包括在特殊環境下的損耗.

*Above all parameters without connector’s loss,and it isn’t include the loss in special environment.



驅動管腳定義

針腳Pin No.

Pin1

Pin2

Pin3

Pin4

Pin5

Pin6

定義Definition

VCC

GND

Ctrl 0

Ctrl 1

NA

NA


控制信號和切換狀態

表1：?jiǎn)蜗蜷_關切換狀態對應的引腳控制信號

Ctrl 0

0

0

1

1

0

0

1

1

Ctrl 1

0

1

0

1

0

1

0

1

Optical Path

IN→OUT 1

IN→OUT 2

IN→OUT 3

IN→OUT 4

OUT4→IN

OUT3→IN

OUT2→IN

OUT1→IN

表2：雙向開關切換狀態對應的引腳控制信號

Ctrl 0

0

0

1

1

Ctrl 1

0

1

0

1

Optical Path

  INOUT 1

  INOUT 2

INOUT 3

INOUT 4



電控參數

參數

Parameter

規格

Specification

單位

Unit

切換速度

Switching Speed

200~400

μs

開關電壓(VCC)

Switching Voltage(VCC)

5 (+/-5%)

V

開關電流

Switching Current

< 200

mA

脈沖寬度

Pulse Width

1000

μs

損態頻率

Claim Frequency

<800

Hz

備注：超過此驅動電壓會損壞器件。

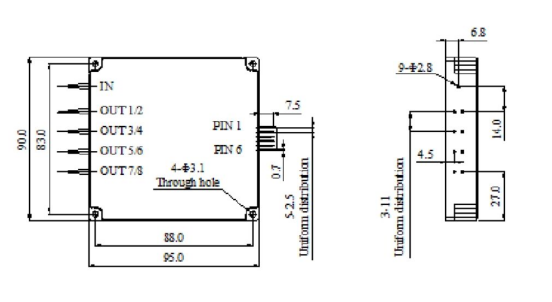

外形尺寸

外形尺寸

四川梓冠光電1×4  1x8雙向磁光開關訂購信息

MOS-1×4 -A-B-C-D-E-F

工作模式Working mode

切換速度

Switching speed

工作波長

Operating wavelength

光纖類型

Fiber type

光纖長度

Fiber length

連接頭類型

Connector

1.常規

1.Regular

2.雙向

2. Bidirectional



1.200~400us

2.10~30us

3. Others

1.CBand

1525~1565 nm

L Band

1565-1615 nm

3. C & L Band

4. Others



1.250μm fiber

2. 900μm fiber

3. Others



1.0.5 +/- 0.1 m

2. 1.0 +/- 0.1 m

3. Others



0. 無接頭

0. No Connector

1. FC/UPC

2. FC/APC

3. SC/UPC

4. SC/APC

5. LC/PC

6. MU/PC

7. Others


1×4與1×8雙向磁光開關拓展資料
一、1×4與1×8雙向磁光開關的工作原理
1×4與1×8雙向磁光開關的工作原理主要基于法拉第旋光效應。當線偏振光沿外加磁場方向通過磁光晶體時，其偏振面會發生旋轉。通過精確控制外加磁場的方向和強度，我們可以實現對光信號偏振狀態的精確調控，從而實現光路的切換。在1×4與1×8雙向磁光開關中，這種偏振狀態的改變被巧妙地轉化為光信號的輸出路徑選擇，實現了光信號在多個輸出端口之間的靈活切換。
二、1×4與1×8雙向磁光開關的應用范圍
1、無源光網絡（PON）：在PON系統中，1×4與1×8雙向磁光開關可以用于光信號的分配和切換，提高網絡的靈活性和可擴展性。同時，其低功耗和高穩定性也確保了PON系統的長期穩定運行。
2、光保護系統：在光網絡中，故障檢測和恢復是至關重要的。1×4與1×8雙向磁光開關可以用于光保護系統，當檢測到光信號故障時，能夠迅速切換至備用光路，確保光信號的連續傳輸。
3、測量系統：在光通信系統的測量和測試中，1×4與1×8雙向磁光開關可以用于光信號的調制和解調，提高測量的準確性和精度。同時，其靈活的切換功能也為測量系統的設計和實現提供了更多的可能性。
4、網絡監控：在光網絡監控系統中，1×4與1×8雙向磁光開關可以用于光信號的實時監測和分析。通過切換不同的輸出端口，可以實現對光網絡中不同節點的監控和管理，提高網絡的可靠性和穩定性。
