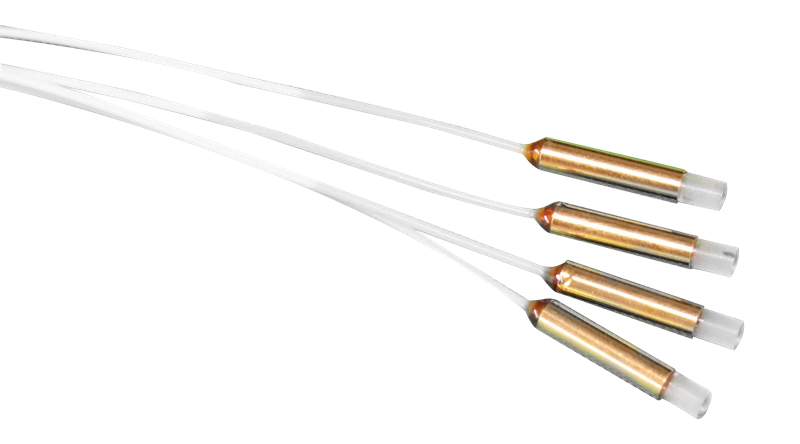

單纖/雙纖準直器
低損耗
低回反
高環境穩定性
光纖實驗用
激光束準直
光纖到光纖耦合
單纖/雙纖準直器規格參數
參數ParameterP級P stage波長(nm)Wavelength(nm)1310±30nm,1550±30nm1310/1550±30nm,980/1550±30nm (或客戶指定 or customized)插損(典型)(dB)Insertion loss(Typical)(dB)0.17插損(最大)(dB)Insertion loss(Max)(dB)0.20回?fù)p(典型)Return loss(Typ)65光束直徑Beam diameters (mm)<0.5工作溫度(℃)Operating temperature(℃)-20℃~+75℃存儲溫度(℃)Storage temperature(℃)-40℃~+85℃封裝尺寸Packaging size3.2×9 or 10mm鍍金管 或2.78×9mm玻璃管或客戶指定3.2×9 or 10mm Gold-plated or 2.78×9mm Glass tube or customized光纖類型Fiber type250um裸光纖或900um緊套管250um bare fiber or 900um tight casing
參數
Parameter
P級P stage
波長(nm)
Wavelength(nm)
1310±30nm,1550±30nm
1310/1550±30nm,980/1550±30nm (或客戶指定 or customized)
插損(典型)(dB)
Insertion loss(Typical)(dB)
0.17
插損(最大)(dB)
Insertion loss(Max)(dB)
0.20
回?fù)p(典型)
Return loss(Typ)
65
光束直徑
Beam diameters (mm)
<0.5
工作溫度(℃)
Operating temperature(℃)
-20℃~+75℃
存儲溫度(℃)
Storage temperature(℃)
-40℃~+85℃
封裝尺寸
Packaging size
3.2×9 or 10mm鍍金管 或2.78×9mm玻璃管或客戶指定
3.2×9 or 10mm Gold-plated or 2.78×9mm Glass tube or customized
光纖類型
Fiber type
250um裸光纖或900um緊套管
250um bare fiber or 900um tight casing
四川梓冠光電單纖/雙纖準直器訂購信息
透鏡類別Lens type波長Wavelength工作距離Working distance尾纖類型Pigtail type光纖長度Fiber length封裝Packaging dimension光纖類型Fiber type連接頭ConnectorSCL=C-LensSGL=G-Lens13=1310nm14=1480nm15=1550nm35=1310/1550nm05=5mm06=6mm……70=70mmB=250um Bare fiberL=900um CasingA=1.0mB=1.5mC=2.0mS=Can be customizedA=3.2×9 or 10mm Gold-plated B=2.4×10mm Stainless steel pipe C=2.78×9mm Glass tube D=1.3×8mm Gold-plated Diameter 1mm G-lens, C-lens CollimatorE=1.8×8mmGold-plated Diameter 1mm G-lens, C-lens Collimator0=SMF-281=50/125μm2=62.5/125μm3=105/125μm0=No1=FC/APC2=FC/PC3=SC/APC4=SC/PC5=ST6=LC
透鏡類別
Lens type
波長
Wavelength
工作距離
Working distance
尾纖類型
Pigtail type
光纖長度
Fiber length
封裝
Packaging dimension
連接頭
Connector
SCL=C-Lens
SGL=G-Lens
13=1310nm
14=1480nm
15=1550nm
35=1310/1550nm
05=5mm
06=6mm
……
70=70mm
B=250um Bare fiberL=900um Casing
A=1.0m
B=1.5m
C=2.0m
S=Can be customized
A=3.2×9 or 10mm Gold-plated B=2.4×10mm
Stainless steel pipe C=2.78×9mm
Glass tube D=1.3×8mm
Gold-plated Diameter 1mm G-lens, C-lens CollimatorE=1.8×8mm
Gold-plated Diameter 1mm G-lens, C-lens Collimator
0=SMF-28
1=50/125μm
2=62.5/125μm
3=105/125μm
0=No
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
光纖準直器(準直鏡)外螺紋:M11?x?0.5 ,鏡片直徑:6?mm ,鏡片焦距:8或者15?mm
激光準直器用于激光耦合,波長500~1650nm任意選擇,光斑0.35~14mm任意,工作距離0.1~8m
單纖/雙纖準直器波長(nm):1310±30nm,1550±30nm,1310/1550±30nm,980/1550±30nm 或客戶指定
