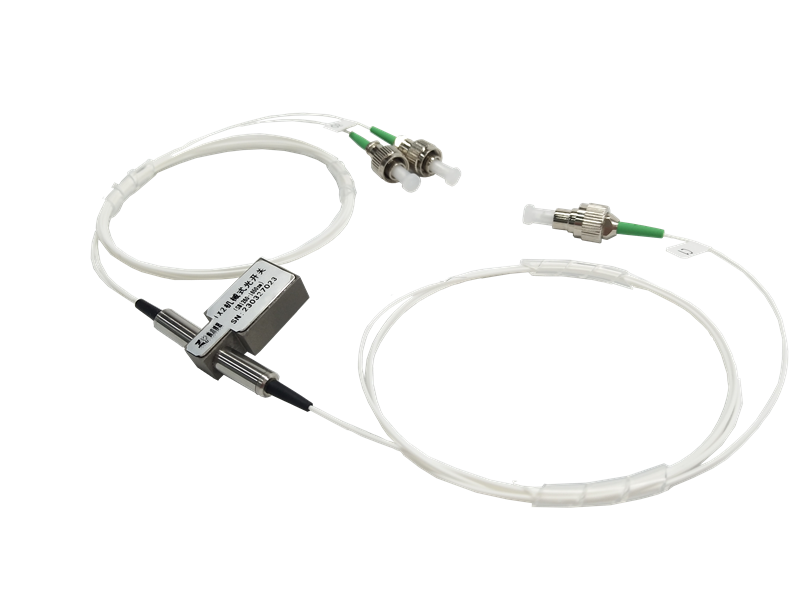

機械式D1X2光開關具有高可靠性、低插入損耗、快速響應、波長透明性、易于維護等特點，它允許在輸入光纖和輸出光纖之間進行信道選擇。它被廣泛應用于光網絡保護、路由選擇、光信號上下話路復用、光網絡測試等領域。
參數Parameters單位Unit規格Specification波長Wavelengthnm1310±50插入損耗（最大值）Insertion Loss(Max)dB≤0.8回波損耗Return LossdB≥50可重復性RepeatabilitydB≤ 0.02串?dāng)_CrosstalkdB≥50偏振相關損耗PDLdB≤ 0.05溫度相關損耗TDLdB≤ 0.25工作溫度Operation Temperature℃ -20~70儲存溫度Storage Temperature℃-40~85切換時間Switch Timems≤5使用壽命DurabilityCycle≥107光功率Optical Powermw≤500控制電壓Control VoltageV3 or 5光纖類型Fiber Type單模，G657Singlemode, G657尾纖長度Fiber Length1±0.05 M連接器類型Connector TypeLC/APC注意:1.損耗基于23℃、中心波長±50nm的測試結果。多頻帶增加0.2dB。2.重復性是在100次循環后定義的. 3.不包括連接器，連接器的插入損耗增加0.2dB.尺寸圖
參數
Parameters
單位
Unit
規格
Specification
波長
Wavelength
nm
1310±50
插入損耗（最大值）
Insertion Loss(Max)
dB
≤0.8
回波損耗
Return Loss
≥50
可重復性
Repeatability
≤ 0.02
串?dāng)_
Crosstalk
偏振相關損耗
PDL
≤ 0.05
溫度相關損耗
TDL
≤ 0.25
工作溫度
Operation Temperature
℃
-20~70
儲存溫度
Storage Temperature
-40~85
切換時間
Switch Time
ms
≤5
使用壽命
Durability
Cycle
≥107
光功率
Optical Power
mw
≤500
控制電壓
Control Voltage
V
3 or 5
光纖類型
Fiber Type
單模，G657
Singlemode, G657
尾纖長度
Fiber Length
1±0.05 M
連接器類型
Connector Type
LC/APC
注意:
1.損耗基于23℃、中心波長±50nm的測試結果。多頻帶增加0.2dB。
2.重復性是在100次循環后定義的.
3.不包括連接器，連接器的插入損耗增加0.2dB.
引腳定義
TypeStatusOptical PathElectric DriveStatus SensorD1x2 Pin 1Pin 5Pin 6Pin 10Pin 2-3Pin 3-4Pin 7-8Pin 8-9LatchingAC1→O1, C2→O2----GNDV+CloseOpenOpenCloseBC1→O3, C2→O4V+GND----OpenCloseCloseOpenNon-LatchingAC1→O1, C2→O2--------CloseOpenOpenCloseBC1→O3, C2→O4V+----GNDOpenCloseCloseOpen
Type
Status
Optical Path
Electric Drive
Status Sensor
D1x2
Pin 1
Pin 5
Pin 6
Pin 10
Pin 2-3
Pin 3-4
Pin 7-8
Pin 8-9
Latching
A
C1→O1, C2→O2
--
GND
V+
Close
Open
B
C1→O3, C2→O4
Non-Latching
電流和電阻參數
SpecificationVoltageCurrentResistance5VLatching4.5~5.5V36~44mA125?5VNon-Latching4.5~5.5V26~32mA175?3VLatching2.7~3.3V54~66mA50?3VNon-Latching2.7~3.3V39~47mA70?
Voltage
Current
Resistance
5V
4.5~5.5V
36~44mA
125?
26~32mA
175?
3V
2.7~3.3V
54~66mA
50?
39~47mA
70?
四川梓冠光電機械式D1X2光開關訂貨信息

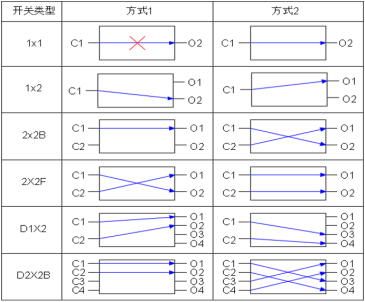

ABCDEFGHPort typeFiber TypeControl VoltageTest WavelengthSwitch TypeTube TypeFiber LengthConnector1×11×22×2B2x2FD1×2D2×2BG657A1G657A2OM1 62.5/125OM2 50/125Others3:3V5:5V850:850nm1310:1310nm1550:1550nm1315:1310&1550nmL：LatchingN:Non-Latchig 25:250um90:900umOthers05:0.5m±5cm10:1.0m±5cm15:1.5m±5cmOthersOO: NoneFP: FC/PCFA: FC/APCSP: SC/PCSA: SC/APCLP: LC/PCLA: LC/APCX: Others
C
D
E
F
G
H
Port type
Test Wavelength
Switch Type
Tube Type
Connector
1×1
1×2
2×2B
2x2F
D1×2
D2×2B
G657A1
G657A2
OM1 62.5/125
OM2 50/125Others
3:3V
5:5V
850:850nm
1310:1310nm
1550:1550nm
1315:1310&1550nm
L：Latching
N:Non-Latchig
25:250um
90:900um
Others
05:0.5m±5cm
10:1.0m±5cm
15:1.5m±5cm
OO: None
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
X: Others
注意事項：
1.以上規格僅顯示模塊的典型性能。
2.請聯系我們的銷售人員討論您的具體要求。
機械式D1X2光開關拓展資料一、機械式D1X2光開關的工作原理機械式D1X2光開關的工作原理主要依賴于光纖或光學元件的物理移動來改變光路。當控制信號作用于開關時，驅動機構會啟動，推動光纖或光學元件移動，從而改變光信號的傳輸路徑。具體來說，當輸入端口接收到光信號時，機械式D1X2光開關會根據控制信號的要求，將光信號切換至指定的輸出端口。這一過程中，光纖或光學元件的移動需要精確控制，以確保光信號的穩定傳輸和切換的準確性。二、機械式D1X2光開關的應用范圍機械式D1X2光開關在光通信領域具有廣泛的應用前景，具體體現在以下幾個方面：1、光網絡保護：在光網絡中，機械式D1X2光開關可用于實現光信號的快速切換和保護。當某條光路出現故障時，能夠迅速將光信號切換到備用路徑，確保網絡的連續運行。這一特性在光網絡自愈保護系統中尤為重要。2、路由選擇：機械式D1X2光開關可根據網絡需求動態調整光信號的傳輸路徑，實現光網絡的靈活路由選擇。這有助于提高網絡的帶寬利用率和靈活性，滿足復雜多變的業務需求。3、光信號上下話路復用：在光節點處，機械式D1X2光開關可用于實現光信號的上下話路復用（OADM）。通過精確控制光信號的切換，機械式D1X2光開關能夠在光網絡中動態地插入或提取特定波長的光信號，實現光網絡的動態配置和優化。4、光網絡測試：在光網絡測試和監控中，機械式D1X2光開關可用于對光網絡進行在線監測和測試。通過切換光路，可以對光網絡的性能進行實時監測和分析，確保網絡的穩定性和可靠性。
