三、1060nm手動光纖延遲線規格參數
參數
Parameters
指標
Value
工作波長
Operation wavelength(nm)
1260-1650,1310-1550,可定制 850,980,1060
1260-1650,1310-1550,Customizable 850,980,1060
校準波長
Calibration wavelength(nm)
1310-1550
延遲范圍
Optical delay range
0~100 ps
0~330 ps
0~700 ps
0~1500ps
分辨率
Distinguishability
1fs
插入耗損
Insertion loss
典型0.8dB,最大1.2dB(0-1500PS耗損≤1.4db)
Typ.0.8dB, max 1.2dB(0-1500PS loss≤1.4db)
插入損耗變化
Insertion loss variation
±0.25dB 對應0-100PS模塊
±0.25dB over entire range for 0-100PS model
±0.35 dB 對應0-330PS模塊
±0.35 dB over entire range for 0-330PS model
±0.55 dB 對應0-700PS模塊
±0.55 dB over entire range for 0-700PS model
±1.5 dB 對應0-1500PS模塊
±1.5 dB over entire range for 0-1500PS model
回波損耗
Return loss
> 55 dB
消光比
Extinction ratio
>18 dB
傳輸光功率
Transmission optical power
光功率典型 500mW/可定制5W/10W/15W/20W/30WT
yp. 500mW/ can be Customized 5W/10W/15W/20W/30W
工作溫度
Operating temperature
0~50℃
儲存溫度
Storage temperature
-40~65℃
光纖類型
Fiber type
Conning SMF-28,or Fujikura PM Panda fiber
Size (L x W x H)
尺寸 (長 x 寬 x 高)
72.53 x32x 35.5mm for 100ps model
105x32x 35.5mm for 330ps model
167.54x32x 35.5mm for 700ps model
169x 46x 35.5mm for 1500ps model

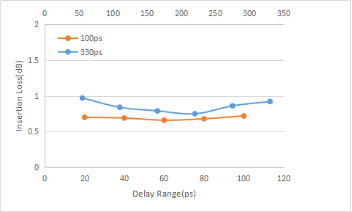

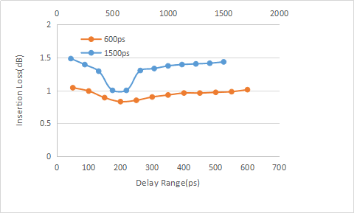

典型延遲譜線
四川梓冠光電1060nm手動光纖延遲線采購信息
ZG
Delay
纖長
Fiber length
連接頭
Connector
10=100ps
33=330ps
70=700ps
150=1500ps
XX=others
S9=SMF 900um
M5=MMF 50/125/900um
M6=MMF 62.5/125/900um
PM= PM Panda
1=1.0m
2=2.0m
X=others
NE=None FA=FC/APC
FC=FC/PC SA=SC/APC
SC=SC/PC ST=ST/PC
LA=LC/APC LC=LC/PC
1060nm手動光纖延遲線拓展資料一、1060nm手動光纖延遲線的工作原理1、光信號轉換與傳輸:在1060nm手動光纖延遲線中,首先需要將輸入的電信號轉換為1060納米波長的光信號。這一轉換過程通常由激光二極管(LD)完成。轉換后的光信號通過特殊設計的光纖路徑進行傳輸。2、光纖路徑調整與延遲:光纖路徑的長度差異決定了信號的時間延遲量。在1060nm手動光纖延遲線中,通過手動調節裝置改變光纖的長度或利用光纖中的反射、折射等光學效應,可以精確控制光信號的延遲時間。這種調節方式具有高精度和可重復性,確保了延遲時間的穩定性和可靠性。3、光信號再轉換與輸出:經過延遲的光信號在輸出端被重新轉換為電信號。這一過程通常由光電檢測器(PD)完成。輸出的電信號與輸入的電信號在時序上存在一定的延遲,這個延遲時間就是1060nm手動光纖延遲線所提供的。二、1060nm手動光纖延遲線的應用范圍1、雷達測試與校準:在雷達系統中,1060nm手動光纖延遲線可用于精確模擬信號傳輸延遲,幫助工程師校準雷達系統的時間同步性能,提升雷達的探測精度與響應速度。2、光學相干層析成像(OCT):在OCT系統中,1060nm手動光纖延遲線可用于調整光信號的延遲時間,以實現不同深度組織的成像。這種技術廣泛應用于醫學影像診斷領域,提高了診斷的準確性和效率。3、光纖傳感系統:在光纖傳感系統中,1060nm手動光纖延遲線可用于測量光纖中光的傳播時間,從而推算出被測物體的距離、速度等參數。這一技術廣泛應用于工業自動化、智能交通等領域。4、光學測量與實驗:在光學測量和實驗中,1060nm手動光纖延遲線可用于實現光信號的精確時間同步和相位控制,為科學研究提供可靠的數據支持。三、四川梓冠光電1060nm手動光纖延遲線的生產制造優勢1、技術領先:我們擁有自主研發能力和規模性量產能力,致力于為客戶提供高品質、高性能的1060nm手動光纖延遲線產品。我們的產品在時間延遲精度、穩定性、可靠性等方面均處于行業領先水平。2、精密制造:我們采用先進的生產工藝和精密的制造設備,確保每一臺1060nm手動光纖延遲線產品都符合客戶的要求和期望。我們的產品在延遲時間精度、插入損耗等方面均表現出色。3、定制服務:我們提供多種規格的1060nm手動光纖延遲線產品,并可根據客戶的具體需求進行定制。無論是延遲時間的調整、光纖類型的選擇還是連接頭的配置,我們都能提供滿足客戶需求的最佳解決方案。4、優質服務:我們注重與客戶的溝通和合作,提供全方位的技術支持和售后服務。無論是產品咨詢、選型指導還是安裝調試、維修保養,我們都將竭誠為客戶提供最優質的服務。
