參數Parameter單位Unit參數值Value備注Notes波長范圍Wavelength Rangenm1525~1565其他波段可選Other band optional插入損耗Insertion LossdB0.7(Typ.); 1.2 (Max.) PDL偏振相關損耗dB0.1 (Typ.); 0.2 (Max.) 回波損耗Return LossdB40 串?dāng)_Cross-talkdB40典型值 >50dBTypical >50dB偏振模色散PMDps0.2 重復性RepeatabilitydB+/- 0.01 使用壽命Durabilitycycles>100Billions 開關時間Switch Timeμs10~30/200~400其他速度可選Other speed optional儲存溫度Storage TemperatureP0PC-40~85 工作溫度Operating TemperatureP0PC-5~70 最大光功率Maximum Optical PowermW500 大功率可選High power optional尺寸(長×寬×高)Dimension( L×W×H )mm28 × 9.5 × 7.8
參數
Parameter
單位
Unit
參數值
Value
備注
Notes
波長范圍
Wavelength Range
nm
1525~1565
其他波段可選
Other band optional
插入損耗
Insertion Loss
dB
0.7(Typ.); 1.2 (Max.)
PDL
偏振相關損耗
0.1 (Typ.); 0.2 (Max.)
回波損耗
Return Loss
40
串?dāng)_
Cross-talk
典型值 >50dB
Typical >50dB
偏振模色散
PMD
ps
0.2
重復性
Repeatability
+/- 0.01
使用壽命
Durability
cycles
>100Billions
開關時間
Switch Time
μs
10~30/200~400
其他速度可選
Other speed optional
儲存溫度
Storage Temperature
P0PC
-40~85
工作溫度
Operating Temperature
-5~70
最大光功率
Maximum Optical Power
mW
500
大功率可選
High power optional
尺寸(長×寬×高)Dimension( L×W×H )
mm
28 × 9.5 × 7.8

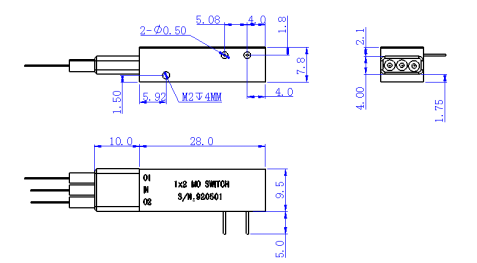

尺寸圖
電氣規格
參數Parameters規格Specifications單位Unit常規Regular超快Ultra-fast開關電壓 (VCC)Switching Voltage (VCC)5 (±5%)6.0~7.0V開關電流Switching Current< 100< 350mA駕駛模式Driving Mode電壓或脈沖驅動Voltage or Pulse Driving脈沖驅動Pulse DrivingNA脈沖寬度(典型)Pulse Width (typical)100020μs切換頻率Claim Frequency<800< 3000Hz
參數Parameters
規格
Specifications
常規
Regular
超快
Ultra-fast
開關電壓 (VCC)
Switching Voltage (VCC)
5 (±5%)
6.0~7.0
V
開關電流
Switching Current
< 100
< 350
mA
駕駛模式
Driving Mode
電壓或脈沖驅動
Voltage or Pulse Driving
脈沖驅動
Pulse Driving
NA
脈沖寬度(典型)
Pulse Width (typical)
1000
20
切換頻率
Claim Frequency
<800
< 3000
Hz
開關狀態表對應的引腳控制信號
引腳1Pin1引腳2Pin2光輸出端口The Optical Output Port 1(電壓 = VCC)0(電壓=GND)IN OUT10(電壓=GND)1(電壓 = VCC)IN OUT21(電壓 = VCC)0(電壓=GND)OUT2 IN0(電壓=GND)1(電壓 = VCC)OUT1 IN
引腳1
Pin1
引腳2
Pin2
光輸出端口
The Optical Output Port
1(電壓 = VCC)
0(電壓=GND)
IN OUT1
IN OUT2
OUT2 IN
OUT1 IN
四川梓冠光電1x2 2x2 磁光開關訂貨信息
工作模式Working mode開關速度Switching speed工作波長Operating wavelength光纖Fiber type光纖長度Fiber length連接器類型Connector type1.常規1.Regular2.雙向2. Bidirectional 1.200~400us2.10~30us3. Others1.C Band 1525~1565 nm2. L Band1565-1615 nm3. C & L Band4. Others1.250μm光纖2. 900μm光纖3. Others1.0.5 +/- 0.1 m2. 1.0 +/- 0.1 m3. Others0.無接頭/No 1. FC/UPC2. FC/APC3. SC/UPC4. SC/APC5. Others
工作模式
Working mode
開關速度
Switching speed
工作波長
Operating wavelength
光纖
Fiber type
光纖長度
Fiber length
連接器類型
Connector type
1.常規
1.Regular
2.雙向
2. Bidirectional
1.200~400us
2.10~30us
3. Others
1.C Band 1525~1565 nm
2. L Band
1565-1615 nm
3. C & L Band
4. Others
1.250μm光纖
2. 900μm光纖
1.0.5 +/- 0.1 m
2. 1.0 +/- 0.1 m
0.無接頭/No
1. FC/UPC
2. FC/APC
3. SC/UPC
4. SC/APC
5. Others
1x2 2x2磁光開關拓展資料一、1x2 2x2磁光開關的工作原理1x2與2x2磁光開關的工作原理主要基于法拉第旋光效應和晶體的雙折射特性。當光信號通過磁光晶體時,外加磁場會改變光信號的偏振狀態,從而實現光路的切換。具體來說,當外加磁場的方向改變時,磁光晶體會對入射光的偏振面產生不同的旋轉角度,導致光信號在輸出端口的選擇性傳輸。在1x2磁光開關中,通過精確控制外加磁場的方向和強度,可以使得光信號從輸入端口選擇性地傳輸?shù)狡渲幸粋€(gè)輸出端口。而在2x2磁光開關中,通過改變外加磁場的方向和強度,可以實現光信號的交叉或直通傳輸,滿足更復雜的光網絡需求。二、1x2 2x2磁光開關的應用范圍1、光通信系統:1x2與2x2磁光開關在光通信系統中具有廣泛的應用。它們可以用于光信號的路由和切換,提高光網絡的靈活性和可擴展性。此外,磁光開關還可以用于光網絡的保護和恢復,確保光信號的穩定傳輸。2、光纖傳感系統:磁光開關在光纖傳感系統中也發揮著重要作用。它們可以用于光信號的調制和解調,提高傳感器的靈敏度和準確性。此外,磁光開關還可以用于光纖傳感器的校準和測試,確保傳感器的穩定性和可靠性。3、光信號處理系統:在光信號處理系統中,1x2與2x2磁光開關可以用于光信號的濾波、放大和衰減等操作。通過精確控制光信號的傳輸路徑和偏振狀態,可以實現復雜的光信號處理功能。4、高速保護系統:磁光開關具有極快的切換速度,因此可以用于高速保護系統。當光網絡中出現故障時,磁光開關能夠迅速切換光信號的傳輸路徑,確保光信號的連續傳輸和網絡的穩定性。
