規格 單位 參數 工作波長 nm 1260-1650 中心波長 nm 1310 or1550 插入耗損 dB N>16)≤1.0（typical：0.8）;(16>N>32)≤1.2（typical：1）;(32>N>1024)≤3.5（typical：2.5） 波長相關耗損 dB ≤0.3 溫度相關耗損 dB ≤0.4 (2≤N≤16), ≤0.6 (17≤N≤64) 偏振相關耗損 dB ≤0.15 回波耗損 dB ≥50 串擾值 dB ≥50 (2≤N≤32), ≥45 (33≤N≤64) 重復性 dB ≤±0.05 切換時間 ms ≤10 使用壽命 times ≥10 billion 控制電壓 V 5 最大承受光功率 mw ≤500 使用溫度 ℃ -20~+70 儲存溫度 ℃ -40~+85 模塊尺寸 mm 40x26x14(1x64，?oose Tube), 100×100×12 ±0.2 ( N≤144, ?oose Tube) 120×141×12 ±0.2 ( N≤256, ?oose Tube) 器件尺寸 mm Φ5.5×42(±0.1) (2≤N≤16) 以上所有規格的損耗不包括連接頭的損耗，并且不包括在特殊環境下的損耗.
Φ6.0×47(±0.1) (17≤N≤32)

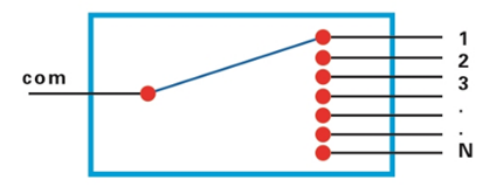

光路
四川梓冠光電MEMS光開關1X32訂貨信息
路數 | 波長 | 光纖類型 | 電壓 | 套管 | 纖長 | 連接頭 |
14=1x4 18=1x8 16=1x16 132=1x32 X=others | 13: 1310nm 15: 1550nm 13/15: 1310+1550nm X:other | SM: 單模 X: 其他 | 5-5V | 025: Φ0.25mm 09: Φ0.9mm X: other | 05: 0.5m 10: 1.0m 15: 1.5m X: other | 1:SC/UPC 2:SC/APC 3:LC/UPC 4:FC/UPC 5:FC/APC |
MEMS光開關1X32拓展資料
一、MEMS光開關1X32的工作原理
MEMS光開關1X32的工作原理基于微機電系統的精密控制。當光信號進入開關時，它會被引導到由外部信號控制的切換元件——微鏡。該微鏡通過微小的旋轉或移動，將光信號重定向到所需的輸出光纖。這一過程實現了光信號的靈活切換和配置，為光通信網絡提供了動態的光路管理。
二、MEMS光開關1X32的應用范圍
MEMS光開關1X32以其卓越的性能和廣泛的應用范圍，在光通信網絡中發揮著重要作用。具體應用場景包括：
1、光網絡監測與管理：MEMS光開關1X32能夠實時監測光網絡的運行狀態，并通過控制信號實現對光網絡的遠程管理和調度，提高了光網絡的可靠性和靈活性。
2、數據中心：在數據中心中，MEMS光開關1X32能夠實現對光信號的靈活調度和配置，提高了數據中心的傳輸效率和容量。
3、光分插復用（OADM）：在OADM設備中，MEMS光開關1X32能夠實現對光信號的上下路操作，提高了光通信網絡的傳輸效率和靈活性。
4、光交叉連接（OXC）：作為OXC設備的核心光器件，MEMS光開關1X32能夠實現對光信號的動態配置和調度，提高了光通信網絡的靈活性和可擴展性。
5、光纖傳感系統：在光纖傳感系統中，MEMS光開關1X32能夠實現對光信號的靈活切換和配置，提高了系統的測量精度和響應速度。
