規格 Specifications | 單位 Unit | 參數 Parameter |
工作波長 Operating wavelength | nm | 1260-1650 |
中心波長 Center wavelength | nm | 1310 or1550 |
插入耗損 Insertion loss | dB | (3>N>16)≤1.0（typical：0.8）;(16>N>32)≤1.2（typical：1）; (32>N>1024)≤3.5（typical：2.5） |
波長相關耗損 Wavelength dependent loss | dB | ≤0.3 |
溫度相關耗損 Temperature dependent loss | dB | ≤0.4 (2≤N≤16), ≤0.6 (17≤N≤64) |
偏振相關耗損 Polarization dependent loss | dB | ≤0.15 |
回波耗損 Return loss | dB | ≥50 |
串?dāng)_值 Crosstalk value | dB | ≥50 (2≤N≤32), ≥45 (33≤N≤64) |
重復性 Repeatability | dB | ≤±0.05 |
切換時間 Switching time | ms | ≤10 |
使用壽命 Service life | times | ≥10 billion |
控制電壓 Control voltage | V | 5 |
最大承受光功率 Maximum optical power | mw | ≤500 |
使用溫度 Operating temperature | ℃ | -20~+70 |
儲存溫度 Storage temperature | ℃ | -40~+85 |
模塊尺寸 Size | mm | 40x26x14(1x32，?oose Tube), 90×55×12 ±0.2 (N≤64, ?oose Tube) 100×100×12 ±0.2 ( ≤144, ?oose Tube) 120×141×12 ±0.2 ( N≤256, ?oose Tube) |
器件尺寸 Size | mm | Φ5.5×42(±0.1) (2≤N≤16) |
以上所有規格的損耗不包括連接頭的損耗，并且不包括在特殊環境下的損耗. All parameters without connector’s loss,and it isn’t include the loss in special environment. | ||

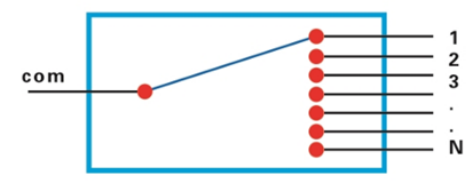

光路

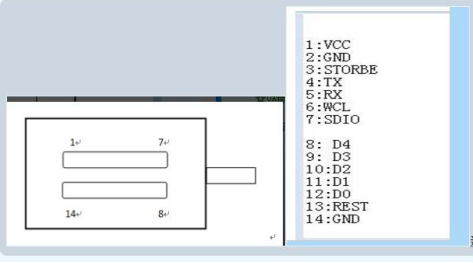

管腳定義

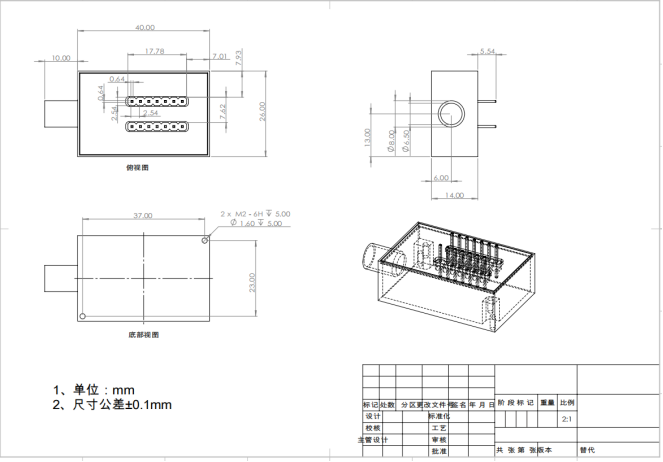

尺寸圖

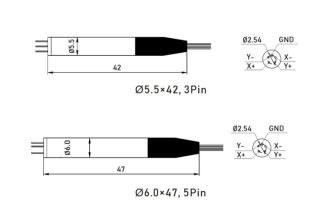

器件尺寸
四川梓冠光電陣列MEMS光開關4x3訂貨信息
路數 Channel | 波長 Wavelength | 光纖類型 Fiber type | 電壓 Voltage | 套管 Casing | 纖長 Fiber length | 連接頭 Connector |
14=1x4 18=1x8 16=1x16 132=1x32 X=others | 13: 1310nm 15: 1550nm 13/15: 1310+1550nm X:other | SM: 單模 SM: Single Mode X: 其他 X:Others | 5-5V | 025: Φ0.25mm 09: Φ0.9mm X: other | 05: 0.5m 10: 1.0m 15: 1.5m X: other | 1:SC/UPC 2:SC/APC 3:LC/UPC 4:FC/UPC 5:FC/APC |
陣列MEMS光開關4x3拓展資料
一、陣列MEMS光開關4x3的工作原理
陣列MEMS光開關4x3的工作原理基于微鏡陣列的精確操控。當光信號進入輸入端口后，通過精密的光學系統將其調整為平行光，并照射到微鏡陣列上。微鏡陣列由多個微小的反射鏡組成，每個反射鏡都可以通過靜電力或磁電力進行精確控制。通過外部電子信號的控制，微鏡可以發生微小的旋轉或平移，從而改變反射光的方向，將光信號引導至預定的輸出端口。這一過程實現了光信號的快速、準確切換，為光網絡的靈活配置提供了技術支持。
二、陣列MEMS光開關4x3的應用范圍
1、光網絡保護與恢復：在復雜的光網絡中，陣列MEMS光開關4x3能夠迅速響應網絡故障，實現光信號的快速切換和恢復，保障網絡的穩定性和可靠性。這一特性使其在光網絡保護與恢復系統中發揮重要作用。
2、光交叉連接（OXC）：作為OXC設備的核心部件，陣列MEMS光開關4x3能夠完成光信號在不同光路之間的交叉連接，構建高效靈活的光通信網絡。在數據中心、云計算等場景中，這一特性尤為重要，能夠支持大規模數據的快速傳輸和處理。
3、光分插復用（OADM）：在光傳送網中，陣列MEMS光開關4x3能夠靈活地上下光信號，實現光信號的復用和解復用，提高網絡帶寬利用率。這一特性使其成為光分插復用系統中的理想選擇，能夠支持多種業務場景的靈活接入和調度。
4、光學測試與傳感：在光學測試和傳感系統中，陣列MEMS光開關4x3可用于光信號的精確控制和測量，提高測試和傳感的精度和效率。這一特性使其在科研、醫療等領域具有廣泛應用前景，能夠支持高精度光學測量和傳感實驗。
