60dBMEMS光衰減器模塊

60dBMEMS光衰減器模塊產品具有高精度與穩定性、設計緊湊、低插入損耗、反應迅速的特性，主要應用于光通信系統、光測試與測量、科研與教育、其他行業應用等領域

產品咨詢
詳細信息

60dBMEMS光衰減器模塊

一、60dBMEMS光衰減器模塊的定義
60dB MEMS光衰減器模塊是一種基于微機電系統技術的高精度光衰減器，設計用于實現對光信號強度在0至60分貝范圍內進行連續、精確的調控。其內部集成了精密的MEMS元件，通過微機械結構的微小位移或變形，實現對光信號傳輸路徑的精細調整，從而達到衰減光信號的目的。
二、60dBMEMS光衰減器模塊的特點
1、高精度與穩定性：60dB MEMS光衰減器模塊具有高穩定性、高可靠性，能夠?qū)崿F(xiàn)光信號在0至60分貝范圍內的連續、精確調控，衰減穩定度達到±0.04dB（max）。
2、低插入損耗：模塊在不同衰減范圍內的插入損耗控制在較低水平，如0-30dB范圍內插入損耗≤1.2dB，0-60dB范圍內插入損耗≤2.5dB，有效減少信號在傳輸過程中的損耗。
3、反應迅速：采用先進的MEMS技術，光衰減器模塊能夠在極短時間內響應并實現光信號的衰減，提高了系統的響應速度和靈活性。
4、設計緊湊：模塊體積小巧，便于安裝和維護，有效節省了空間資源，同時提供多種通道數選擇，滿足不同應用需求。
三、60dBMEMS光衰減器模塊的技術指標

工作電壓（V）

Operating voltage（V）

8-12V(or 5V)

工作波長（nm）

Operating wavelength（nm）

1260-1650 or 980nm/1064nm

中心波長（nm）

Center wavelength（nm）

1310/1550/1064

衰減范圍

attenuation range（db）

0-60

插入損耗（dB）

Insertion loss

0-30

≤1.2

0-40

≤2.0

0-60

≤2.5

衰減穩定度

Attenuation stability（db）

±0.04(max)

回波損耗

Return loss（db）

＞ 55

工作溫度（℃）

Operating temperature（℃）

- 20～60

儲存溫度（℃）

Storage temperature（℃）

-40～80

連接器類型

Connector type

可選

Optional

尾纖長度

Pigtail length

根據客戶要求定制

Can be Customized

控制協議

Control agreement

RS232

通道數

Channel number

可定制

Can be Customized

物理尺寸(長X寬X高）Dimensions(LXWXH）


4通道及以下

1-4CH

86X77X18 mm

8通道及以下

5-8CH

100X90X22mm

16通道及以下

9-16CH

170X100X28mm

二、60dBMEMS光衰減器模塊接線定義

功能

Function

引腳

Color

功能定義

functional definition

供電電源

Positive



紅色

red

電源正極

Positive pole

黑色

black

電源負極

Negative pole

串口RS232

Serial port   RS232



DB9-2

TX

DB9-3

RX

DB9-5

GND


三、60dBMEMS光衰減器模塊控制方法

1.串口配置

串口選項

serial port options

數據設置

Data set

波特率

Baud rate

9600

停止位

Stop bit

1位

1 Digital

數據位

Data bit

8位

8 Digital

奇偶效驗

Parity Check

無

No

是否十六進制發送

Whether to send in hexadecimal format

是

Yes




2.通信協議

功能

Fuction

指令

Instruction

說明

Description

設置衰減值

Set attenuation value

FC ID 11 00 XX XX FE

XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8,則發送指令為FC 01 11 00 03 E8 FE）

XX XX is the attenuation value to be set(example:set 1 channel is 10dB,sending data is 1000,convert hexadecimal to 03 E8,then the sending data is FC 01 11 00 03 E8 FE

微調

Fine tuning

FC ID 12 00 XX XX FE

XX XX為0~FFF

XX XX is 0~FFF

FC ID 13 00 XX XX FE

微調保存

Fine tuning save

FC ID 14 00 00 00 FE

ID is the channel value to be set.

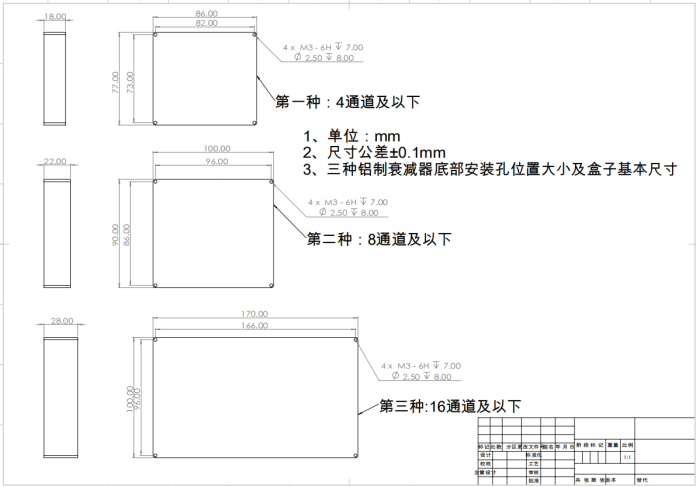

四、安裝尺寸

安裝尺寸

四川梓冠光電60dBMEMS光衰減器模塊訂貨信息

ZG

通道

port

工作波長

Working wavelength

光纖類型

Fiber type

光纖長度

Fiber length

連接頭

Connector



1

2

...

10=1060nm

13=1310nm

15=1550nm

16=1625nm

X=other

1=裸光纖

1= Bare fiber

2=900um光纖

2=900um Fibre optical

1=1M

0=others

0=None

1=FC/APC

2= FC/PC

3=SC/APC




60dB MEMS光衰減器模塊拓展資料
一、60dB MEMS光衰減器模塊工作原理
60dB MEMS光衰減器模塊的工作原理主要依賴于MEMS元件的精密控制與光學原理的結合。當光信號進入衰減器模塊時，首先經過一個光路引導系統，確保光信號能夠準確、穩定地傳輸至MEMS元件所在的位置。隨后，MEMS元件根據預設的衰減量，通過微小位移或變形改變光信號的傳輸路徑，使部分光信號發生反射、散射或吸收，從而實現光信號的衰減。
具體來說，MEMS元件可能采用位移型衰減技術，通過橫向或縱向移動光纖，改變光的傳輸路徑，實現衰減；也可能采用光吸收技術，利用特定材料吸收部分光信號；或者采用光散射技術，通過材料的微觀結構使光發生散射，減少直線傳播的光強。無論采用哪種技術，MEMS元件都能以極高的精度和穩定性完成光信號的衰減任務。
二、60dB MEMS光衰減器模塊的應用范圍
1、光通信系統：在光通信網絡中，60dB MEMS光衰減器模塊被廣泛應用于調節光纖信號的功率，確保信號在傳輸過程中保持適當?shù)膹?qiáng)度，避免因信號過強或過弱導致的系統性能下降。此外，模塊還可用于光功率均衡和信道傳輸均衡，提高系統的整體性能。
2、光測試與測量：在光測試與測量領域，該模塊可用于模擬不同光纜或光纖的傳輸特性，幫助工程師對系統進行精確的測量、調整和評價。同時，模塊也可作為標準衰減器使用，為測試系統提供精確的衰減量參考。
3、科研與教育：在科研領域，60dB MEMS光衰減器模塊是光電子學、光通信技術等學科的重要實驗工具。它能夠幫助研究人員深入了解光信號的傳輸特性，推動相關領域的科技進步。在教育領域，該模塊也是光學實驗教學的重要設備之一。
4、其他行業應用：除了光通信領域外，60dB MEMS光衰減器模塊還可應用于電視廣播、安全監控、航空航天等多個行業，通過調節光信號的功率，保護設備安全，提高系統穩定性。
