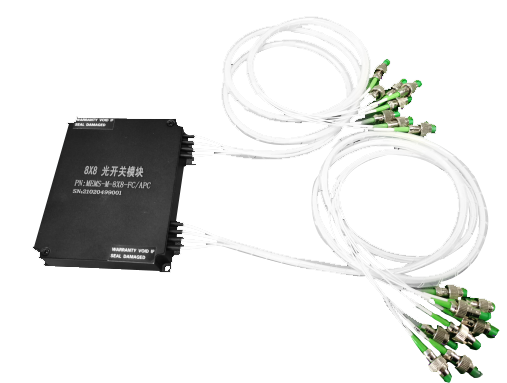

三、陣列MEMS光開關光路示意圖
四、陣列MEMS光開關性能指標
工作波長范圍
Operating wavelength range
1260-1650nm
工作波長
Operating wavelength
1310nm/1550nm
插入損耗
Insertion loss
≤2.0dB
波長相關損耗
Wavelength dependent loss
≤0.8dB
溫度相關損耗
Temperature dependent loss
≤0.5dB
偏振相關損耗
Polarization dependent loss
≥0.3dB
回波損耗
Return loss
≥50dB
串?dāng)_值
Crosstalk value
重復性
Repeatability
±0.1dB
切換時間
Switching time
≤10ms
最大承受光功率
Maximum optical power
≤500mW
光纖類型
Fiber type
SM-9/125
光接口類型
Optical interface type
FC/APC/法蘭盤接口
控制接口
Control interface
RS232
工作電壓
Operating voltage
DC5V
使用壽命
Service time
≥10 billion times
功耗
Power consumption
≤10W
工作溫度
Operating temperature
-20℃ ~ +70℃
貯存溫度
Storage temperature
-40℃ ~ +85℃
模塊尺寸
Size
200x100x22mm

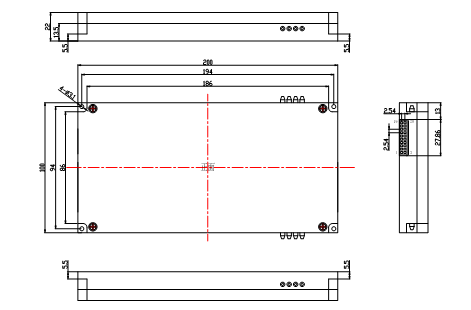

五、陣列MEMS光開關尺寸示意圖
六、管腳定義
Pin#Signal nameTypeDescription12VCCPower+5VDC , Digital power supply34GNDPowerDigital ground5TXDOutputTransmit Data6RXDInputReceive Data78GNDPowerDigital ground9、10、11、12、13、14、15、16、17、18、19、20NC 四川梓冠光電陣列MEMS光開關訂貨信息
Pin#
Signal name
Type
Description
1
2
VCC
Power
+5VDC , Digital power supply
3
4
GND
Digital ground
5
TXD
Output
Transmit Data
6
RXD
Input
Receive Data
7
8
9、10、11、12、13、14、15、16、17、18、19、20
NC
FC/APC
法蘭盤接口
Others
陣列MEMS光開關拓展資料一、陣列MEMS光開關的工作原理陣列MEMS光開關的工作原理基于微鏡陣列的精確操控。當接收到控制信號時,微鏡會根據指令旋轉到特定角度,將入射光信號反射到預定的輸出端口。這一過程中,微鏡的微小位移或旋轉是通過靜電或磁感應等驅動方式實現的。具體來說,當控制信號施加到微鏡上的電極時,會產生靜電力或磁力,使微鏡發生微小的旋轉或平移,從而改變反射光的方向。這一過程實現了光信號的快速、準確切換,為光網絡的動態配置提供了可能。二、陣列MEMS光開關的應用范圍1、光網絡保護與恢復:在復雜的光網絡中,陣列MEMS光開關能夠迅速響應網絡故障,實現光信號的快速切換,保障網絡的穩定性和可靠性。這一特性使其成為光網絡保護與恢復系統中的關鍵器件。2、光交叉連接(OXC):作為OXC設備的核心部件,陣列MEMS光開關能夠完成光信號在不同光路之間的交叉連接,構建高效靈活的光通信網絡。這一特性使其在數據中心、云計算等場景中發揮重要作用。3、光分插復用(OADM):在光傳送網中,陣列MEMS光開關能夠靈活地上下光信號,實現光信號的復用和解復用,提高網絡帶寬利用率。這一特性使其成為光分插復用系統中的理想選擇。4、光學測試與傳感:在光學測試和傳感系統中,陣列MEMS光開關可用于光信號的精確控制和測量,提高測試和傳感的精度和效率。這一特性使其在科研、醫療等領域具有廣泛應用前景。
