參數
Parameters
指標
Value
工作波長
Operation wavelength(nm)
1260-1650,1310-1550,可定制 850,980,1060
1260-1650,1310-1550, Customizable 850,980,1060
校準波長
Calibration wavelength(nm)
1310-1550
延遲范圍
Delay range
0~100ps
0~330ps
0~700 ps
0~1500ps
分辨率
Distinguishability
1FS
插入耗損
Insertion loss
典型0.8dB,最大1.2dB (0-1500PS耗損≤1.4db)
Typ. 0.8dB, max 1.2dB (0-1500PS loss≤1.4db)
重復性
Repetitive
<0.5ps
插入損耗變化
Insertion loss variation
±0.2dB 對應0- 100ps模塊
±0.2dB over entire range for 0- 100ps model
±0.3 dB 對應0- 330ps模塊
±0.3 dB over entire range for 0- 330ps model
±0.4dB 對應0- 700ps模塊
±0.4dB over entire range for 0- 700ps model
±0.8 dB 對應1500PS模塊
±0.8 dB over entire range for 1500PS model
回波損耗
Return loss
> 55 dB
消光比
Extinction ratio
>18 dB
傳輸光功率
Transmission operating power
光功率典型 500mW/可定制5W/10W/15W/20W/30W
工作溫度
Operating temperature
0-~65℃
儲存溫度
Storage temperature
-40~85℃
光纖類型
Fiber type
Conning SMF-28,or Fujikura PM Panda fiber
尺寸(L x W x H)
Size (L x W x H)
114 x 33 x 35.5mm for 100ps model
148.5 x 33 x 35.5mm for 330ps model
203.5x 33 x 35.5mm for 700ps model
210.5x 46 x 35.5mm for 1500ps model
以上規格均不含連接頭

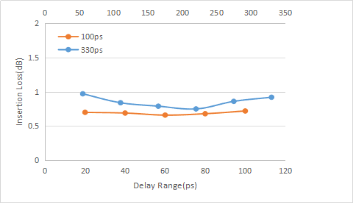

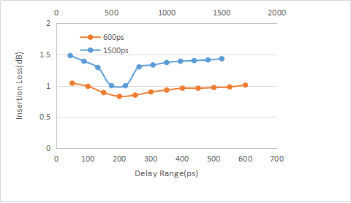

典型延遲譜線
四川梓冠光電100ps光纖延遲線訂貨信息
ZG
Delay
光纖長度
Fiber length
連接頭
Connector
10=100ps
33=330ps
70=700ps
150=1500ps
XX=others
S9=SMF 900um
M5=MMF 50/125/900um
M6=MMF 62.5/125/900um
PM= PM Panda
1=1.0m
2=2.0m
NE=None FA=FC/APC
FC=FC/PC SA=SC/APC
SC=SC/PC ST=ST/PC
LA=LC/APC LC=LC/PC
100ps光纖延遲線拓展資料一、100ps光纖延遲線的工作原理100ps電動光纖延遲線的工作原理基于電光效應和光纖的傳輸特性。電光效應是指某些材料在電場作用下,其折射率會發生變化。在光纖延遲線中,通過在光纖周圍施加電場,可以精確調節光纖的折射率,從而改變光信號在光纖中的傳輸速度。當電場強度增加時,光纖折射率增大,光信號傳輸速度減慢,實現延遲效果;反之,電場強度減小,光信號傳輸速度加快。二、100ps光纖延遲線的應用范圍1、雷達系統:在雷達系統中,100ps電動光纖延遲線可用于精確測量目標的距離和速度,提高雷達的探測精度和抗干擾能力。2、通信系統:在高速通信系統中,光纖延遲線可用于光信號的時序調整、同步處理以及網絡優化等方面,提升通信系統的傳輸質量和效率。3、測量與科研:在光學測量和科研領域,100ps電動光纖延遲線可用于光學相干層析成像、光干涉度量等高精度測量技術中,為科研提供有力支持。4、醫學影像:在醫學影像領域,光纖延遲線可用于實現多組數據之間的時間一致性,提高診斷的準確性和效率。三、四川梓冠光電100ps電動光纖延遲線的生產制造優勢作為光通信領域的佼佼者,四川梓冠光電在100ps電動光纖延遲線的研發與生產上展現出了顯著的優勢:1、強大的研發團隊:梓冠光電擁有專業的研發團隊和先進的生產設備,能夠確保產品的技術領先性和質量穩定性。2、優質的產品質量:我們注重產品質量,采用高品質的光纖材料和精密的制造工藝,確保產品的性能卓越且穩定可靠。3、定制化服務:我們提供定制化的服務,可根據客戶需求定制光纖類型、長度及連接頭等參數,確保產品能夠完美適配客戶的系統。4、完善的售后服務:我們提供全方位的售后服務,包括技術支持、產品維修和培訓等,確保客戶在使用過程中得到及時、有效的支持。
