波長范圍Wavelength range(nm)1260~1650nm or 980nm /1064nm可調光衰減范圍(dB)Attenuation range (dB)0~60校準波長Calibration wavelength (nm)1310/1490/1550 or 1064nm附加損耗(dB)Additional loss(dB)-2.0衰減精度(dB)Attenuation Accuracy (dB)0.05衰減步長(dB)Attenuator Step (dB)0.1承受光功率Optical power(mw)>300光衰減度(dB)Optical attenuation(dB)±0.13 (3%)顯示分辨率(dB)Display resolution(dB)0.01通訊接口Communication portRS232工作電源Operating power supply220V主機重量 (kg)Weight (kg)1外觀尺寸Packaging dimension (mm)260*285*115
波長范圍
Wavelength range(nm)
1260~1650nm or 980nm /1064nm
可調光衰減范圍(dB)
Attenuation range (dB)
0~60
校準波長
Calibration wavelength (nm)
1310/1490/1550 or 1064nm
附加損耗(dB)
Additional loss(dB)
-2.0
衰減精度(dB)
Attenuation Accuracy (dB)
0.05
衰減步長(dB)
Attenuator Step (dB)
0.1
承受光功率
Optical power(mw)
>300
光衰減度(dB)
Optical attenuation(dB)
±0.13 (3%)
顯示分辨率(dB)
Display resolution(dB)
0.01
通訊接口
Communication port
RS232
工作電源
Operating power supply
220V
主機重量 (kg)
Weight (kg)
1
外觀尺寸
Packaging dimension (mm)
260*285*115

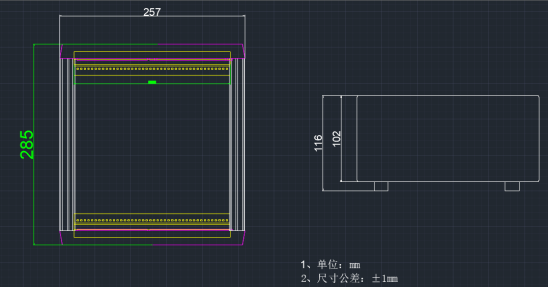

尺寸圖
四川梓冠光電臺式可調光衰減器訂貨信息
校準波長Calibration wavelength(nm) 通道Channel衰減范圍Attenuation range連接頭形式Connector1310/1490/1550 or 1064nm1-4ch,可定制1-4ch,Can be Customized0-60dB0-40dB0-30dBFC/APC,F(xiàn)C/UPCLC/UPC,LC/APCSC/APC,SC/UPCXX=other
校準波長
Calibration wavelength(nm)
通道
Channel
衰減范圍
Attenuation range
連接頭形式
Connector
1-4ch,可定制
1-4ch,Can be Customized
0-60dB
0-40dB
0-30dB
FC/APC,F(xiàn)C/UPC
LC/UPC,LC/APC
SC/APC,SC/UPC
XX=other
臺式可調光衰減器拓展資料一、臺式可調光衰減器的工作原理臺式可調光衰減器的工作原理主要有兩種:1、基于MEMS技術的調節:通過改變微機械結構的位置或形狀,從而改變光路中的光信號強度。當微機械結構(如反射鏡或光柵)移動時,會改變光路中的反射、折射或散射等光學現象,進而實現對光信號強度的調節。2、基于可變電阻的調節:通過改變電路中電阻的大小來調節電路中通過的電流,從而實現對光源亮度的調節。電阻值越大,通過電阻的電流就越小,進而實現對光信號強度的調節。二、臺式可調光衰減器的應用范圍1、光纖通信系統:在光纖通信系統中,臺式可調光衰減器可用于調節光信號的強度,以匹配不同光纖傳輸路徑的優化需求。通過精確調節光信號的衰減量,可以確保信號在傳輸過程中保持最佳狀態,提高系統傳輸效率和降低誤碼率。2、光纖器件測試與研究:在光纖器件的生產和研究過程中,臺式可調光衰減器可用于評估系統的損耗和各種測試。其高精度和穩定性,使得它成為校準其他光學元件和測試設備的理想選擇。3、光通信教學與試驗:在光通信教學和試驗過程中,臺式可調光衰減器可為學生和研究者提供直觀、易用的實驗工具。它有助于學生深入理解光信號的傳輸特性和調控機制,為相關研究和創新提供有力支持。4、光纖傳感與測量:在光纖傳感系統中,臺式可調光衰減器可用于模擬不同強度的光信號輸入,以測試傳感器的響應特性和靈敏度。同時,在光纖測量中,它也可用于精確測量光信號的衰減量和其他相關參數。
