參數 Parameters | 單位 Unit | 規格 Specification |
波長 Wavelength | nm | 1260~1650 |
插入損耗 Insertion Loss(Max) | dB | ≤0.8 |
回波損耗 Return Loss | dB | ≥50 |
重復性 Repeatability | dB | ≤ 0.02 |
串擾值 Crosstalk | dB | ≥50 |
偏振相關損耗 （PDL） | dB | ≤ 0.05 |
溫度相關損耗 （TDL） | dB | ≤ 0.25 |
工作溫度 Operation Temperature | ℃ | -20~70 |
儲存溫度 Storage Temperature | ℃ | -40~85 |
切換時間 Switch Time | ms | ≤5 |
使用壽命 Durability | Cycle | ≥107 |
承受光功率 Optical Power | mW | ≤500 |
控制電壓 Control Voltage | V | 3 or 5 |
規格 Switch Type | 鎖定/非鎖定 Latching/Non-Latching | |
尾纖類型 Fiber Type | 單模，G657 Singlemode ，G657 | |
尾纖長度 Fiber Length | 1±0.05 m | |
連接頭 Connector Type | LC/APC | |
注意:
1.損耗測試溫度23℃，中心波長±50nm的測試結果，多波段增加 0.2dB。
2.重復性是在100次循環后定義的。
不包括連接器，連接器的插入損耗增加0.2dB。
尺寸圖
引腳定義
Type | Status | Optical Path | Electric Drive | Status Sensor | ||||||
1x2 |
|
| Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 |
鎖定 Latching | A | C1→O2 | -- | -- | GND | V+ | Close | Open | Open | Close |
B | C1→O1 | V+ | GND | -- | -- | Open | Close | Close | Open | |
非鎖定 Non-Latching | A | C1→O2 | -- | -- | -- | -- | Close | Open | Open | Close |
B | C1→O1 | V+ | -- | -- | GND | Open | Close | Close | Open | |
電流和電阻參數
規格 Specification | 電壓 Voltage | 電流 Current | 電阻 Resistance | |
5V | 鎖定 Latching | 4.5~5.5V | 36~44mA | 125? |
5V | 非鎖定 Non-Latching | 4.5~5.5V | 26~32mA | 175? |
四川梓冠光電機械式光開關1X2訂貨信息
A | B | C | D | E | F | G | H |
端口 Port type | 光纖 Fiber | 控制電壓 Control Voltage | 波長 Test | 規格 Switch Type | 光纖套管 Tube | 尾纖長度 Fiber Length | 連接頭 Connector |

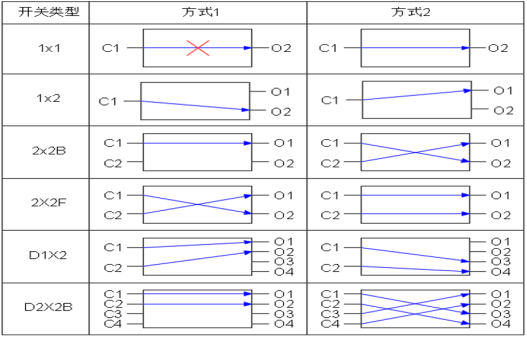

1×1 1×2 2×2B 2x2F D1×2 D2×2B | 單模 SMF 保偏 Polarization-Maintaining 多模 Multimode
| 3:3V 5:5V | 850:850nm 1310:1310nm 1550:1550nm 1315:1310&1550nm | L：鎖定 L：Latching N:非鎖定 N:Non-Latchig
| 25:250um 90:900um Others | 05:0.5m±5cm 10:1.0m±5cm 15:1.5m±5cm Others | OO: None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: Others |
機械式光開關1x2拓展資料
一、機械式光開關1x2的工作原理
機械式光開關1x2的工作原理基于精密的機械結構設計。當外部控制信號（如電信號）作用于開關時，會驅動內部的機械部件（如微型馬達或彈簧片）發生移動，從而改變光路的走向。具體來說，當輸入光信號進入開關后，根據控制信號的狀態，光信號會被引導至兩個輸出端口中的一個，實現光信號的切換和分配。這種切換過程通常具有極快的響應時間和極低的損耗，保證了光信號的高質量傳輸。
二、機械式光開關1x2的應用范圍
機械式光開關1x2在光通信領域具有廣泛的應用前景，具體體現在以下幾個方面：
1、光網絡保護與恢復：在光網絡中，機械式光開關1x2可用于實現光信號的快速切換和保護。當主路由出現故障時，開關能夠迅速將光信號切換至備用路由，確保通信的連續性和穩定性。這種保護機制對于提升網絡可靠性和生存能力具有重要意義。
2、光信號路由與分配：在復雜的光網絡中，機械式光開關1x2能夠靈活地在多個輸出端口之間選擇性地傳輸光信號，實現光信號的精確路由和分配。這對于構建高效、靈活的光網絡架構具有重要意義。
3、光信號測試與監測：在光纖測試系統和監測系統中，機械式光開關1x2也發揮著重要作用。它可以將待測試或監測的光信號引入測試儀器或監測設備中，方便對光信號進行精確測量和分析。同時，其高穩定性和可靠性也保證了測試結果的準確性和可靠性。
4、光網絡優化與升級：隨著光通信技術的不斷發展，機械式光開關1x2在光網絡優化和升級中也扮演著重要角色。它可以根據網絡需求動態調整光信號的傳輸路徑和功率分配，實現光網絡的智能化管理和優化。
