1x2機械式光開關具有高可靠性、低插入損耗、高重復性和穩定性、鎖定與非鎖定功能、體積小、易集成等特點，應用于光網絡保護、光網絡監控、光網絡測試、動態配置分插復用器（OADM）等領域
工作波長 Operating wavelength | nm | 532~980（MM） | 532~980（SM） | 1260~1620（MM） | 1260~1620（SM） |
測試波長(可選) Testing wavelength(Optional) | nm
| 650/780/850/980 | 650/780/850/980 | 1310/1490/1550/1625 | 1310/1490/1550/1653 |
插入損耗 Insertion loss | dB
| <1dB | <1.2dB | <1dB | <1.2dB |
回波損耗 Return loss | dB | SM≥50、MM≥30 | |||
信道串擾 Channel crosstalk | dB | SM≥55、MM≥35 | |||
偏振相關損耗 Polarization dependent loss | dB
| ≤0.05 | |||
波長相關損耗 Wavelength dependent loss | dB | ≤0.25 | |||
消光比 Extinction ratio | dB | ≥18 | |||
溫度相關損耗 Temperature dependent loss | dB
| ≤0.25 | |||
重 復 性 Repeatability | dB | ±0.02 | |||
使用壽命 Service Time | 次 | 切換107 次后(插損≤0.7 dB)、109次后(插損≤0.9 dB)、1010次后(插損≤1.5dB) After 107 switches (Insertion loss≤0.7 dB)、After109 ( Insertion loss ≤0.9 dB)、After1010 ( Insertion loss≤1.5dB) | |||
傳輸光功率 Light Transmission Power | mW | ≤500 | |||
切換時間 Switching time | ms | ≤15（相鄰信道切換） ≤15（Adjacent channel switching） | |||
工作溫度 Operating temperature | °C
| -20～+70 | |||
儲存溫度 Storage temperature | °C
| -40～+85 | |||
電 源 Power supply | V
| 5 OR 12 | |||
模塊外形尺寸 Module configuration dimensions | mm
| 1~25路 132x47x34 | |||
mm
| 25~35路 146x50X53 | ||||
管腳定義
DB9針串口管腳定義如下
管腳編號 Pin number | 管腳定義 Pin Definition | 功能說明 Function description |
2 | SOUT | 串口數據發送端 Serial data transmitter |
3 | SIN | 串口數據接收端 Serial data receiver |
5 | SGND | 串口信號地 Serial signal ground |
8 | VCC | 電源正極，接DC 12/1A Power positive，connect DC 12/1A |
9 | GND | 電源負極 Power negative |
其他 Else | 懸空 Levitation | |
尺寸圖

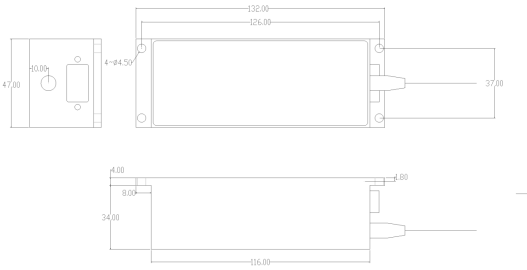

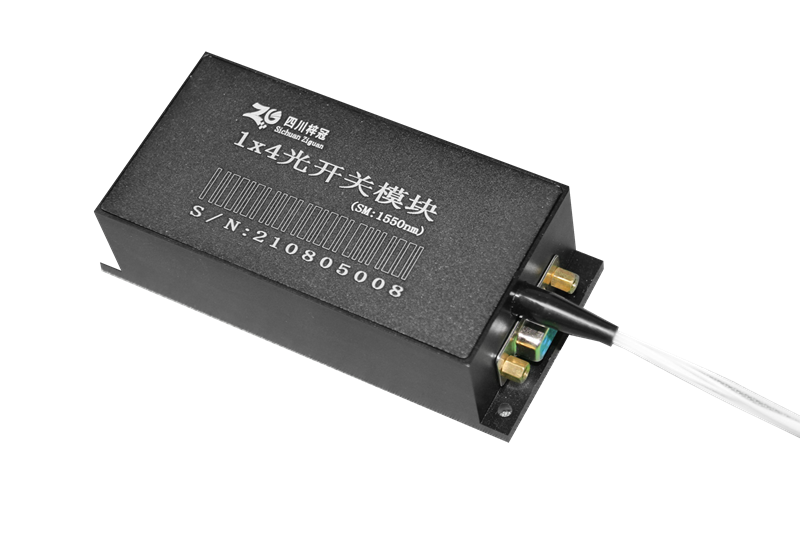

1x4 1x8 1x16機械式光開關模塊尺寸圖

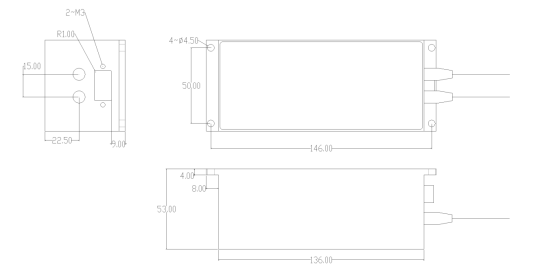

1x32 機械式光開關模塊尺寸圖
四川梓冠光電1x2機械式光開關訂貨信息
工作波長 Operating wavelength | 模塊外形尺寸 Module configuration dimensions | 電源 Power supply |
532~980（MM） 532~980（SM） 1260~1620（MM） 1260~1620（SM） | 1-25 132x47x34 25-35 146x50X53 | 12V or 5V |
1x2機械式光開關拓展資料
一、1x2機械式光開關的工作原理
1x2機械式光開關的工作原理主要基于精密的機械結構設計。當外部控制信號（如電信號）作用于開關時，會驅動內部的機械部件（如微型馬達、彈簧片或光纖移動機構）發生移動，從而改變光路的走向。具體來說，當輸入光信號進入開關后，會根據控制信號的狀態被引導至兩個輸出端口中的一個。這種切換過程通常具有極快的響應速度和極低的損耗，確保了光信號的高質量傳輸。
二、1x2機械式光開關的應用范圍
1x2機械式光開關在光通信領域具有廣泛的應用前景，具體體現在以下幾個方面：
1、光網絡保護：在光網絡中，1x2機械式光開關可用于實現光信號的快速切換和保護。當主路由出現故障時，開關能夠迅速將光信號切換至備用路由，確保通信的連續性和穩定性。這種保護機制對于提升網絡可靠性和生存能力具有重要意義。
2、光網絡監控：在光纖監控系統中，1x2機械式光開關可用于實現光信號的實時監測和切換。通過切換不同的輸出端口，可以方便地監測光網絡的性能和狀態，及時發現并解決問題。
3、光網絡測試：在光網絡測試系統中，1x2機械式光開關可用于實現光信號的切換和測試。通過切換不同的輸入和輸出端口，可以測試光網絡的傳輸性能、損耗和響應時間等關鍵指標，為網絡的優化和升級提供有力支持。
4、動態配置分插復用器（OADM）：在OADM系統中，1x2機械式光開關可用于實現光信號的動態配置和切換。通過切換不同的輸出端口，可以靈活地配置光網絡的拓撲結構和傳輸路徑，提高網絡的靈活性和可擴展性。
5、其他應用：此外，1x2機械式光開關還可用于光網絡中的交叉連接器（OXC）、系統監測與保護等領域，為光通信技術的發展和應用提供有力支持。
