首頁 > 產品中心 > 光延遲線 > 硅基7位可調光延遲線

硅基7位可調光延遲線: 硅基7位可調光延遲線具有高速切換、高延時精度、超小尺寸、超寬帶工作、全固態波導芯片可靠性強等特點。主要應用于光控相控陣?yán)走_(dá)系統、電子對抗系統等領域; 產品咨詢

詳細信息

硅基7位可調光延遲線

一、硅基7位可調光延遲線的定義
硅基7位可調光延遲線是一種基于厚膜SOI硅光子技術，將硅基光開關和硅波導延時回路單片集成的創新型產品。它集高速切換、偏振無關、高集成度、低損耗等優勢于一體，能夠?qū)崿F(xiàn)對光信號傳輸延遲時間的精確調節。
二、硅基7位可調光延遲線的特點
1、高速切換：延時態切換速度達到1微秒以下，能夠滿足高速通信和雷達探測領域?qū)r(shí)間同步的嚴格要求。
2、高延時精度：延時精度比傳統光纖延時線提升一個量級，確保光信號的精確同步和定時。
3、超小尺寸：單片集成的芯片設計大大減小了產品的體積，提高了系統的集成度和可靠性。
4、超寬帶工作：支持寬頻帶范圍內的光信號傳輸，適用于多種應用場景。
5、全固態波導芯片：采用全固態波導芯片設計，提高了產品的穩定性和可靠性。
三、硅基7位可調光延遲線的規格參數

性能指標 Parameters	單位 Unit	典型值 Typ.	備注 Notes
波長 Wavelength	nm	1550
延時位數 Delay bits	/	7	可定制 Can be customized
最小延時步進 Min. step-delay	ps	2	可定制 Can be customized
可調節最大延時 Adjustable max.delay	ps	254
延時偏差 Delay deviation	ps	≤±0.5	≤±1@max
延時切換時間 Delay switching time	μs	≤1
插入損耗 Insertion loss	dB	17.5
各延時態損耗 Delay state loss difference	dB	±0.5
回波損耗 Return loss	dB	45
承受光功率 Power-resistant ability	mW	300
工作溫度 Operating temperature	℃	-20~70
儲藏溫度 Storage temperature	℃	-40~85

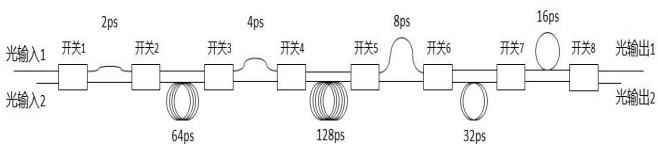

延時量和光開關傳輸狀態對應關系

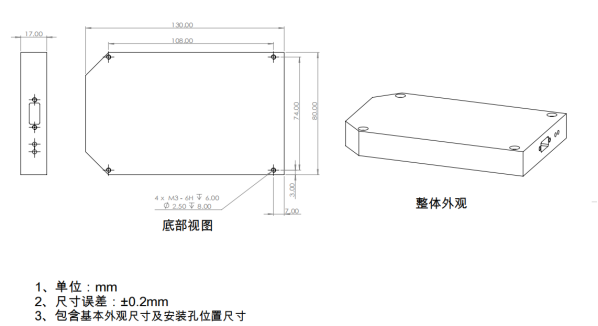

尺寸圖

四川梓冠光電硅基7位可調光延遲線訂貨信息

波長

wavelength

延時位數

Delay bits

光纖類型

Fiber type

光纖長度

Fiber Length

連接頭類型

Connector type

1550nm

6位

S9=SMF 900um

M5=MMF 50/125/900um

M6=MMF 62.5/125/900um

PM= PM Panda

XX=others

1=1.0m

2=2.0m

X=others

NE=None FA=FC/APC FC=FC/PC SA=SC/APC SC=SC/PC ST=ST/PC LA=LC/APC LC=LC/PC XX=others

硅基7位可調光延遲線拓展資料
一、硅基7位可調光延遲線的工作原理
硅基7位可調光延遲線的工作原理主要基于硅波導的傳輸特性和電子控制技術的結合。光信號首先被轉換成適合光纖傳輸?shù)男问?，隨后通過硅波導進行傳輸。通過內置的電子控制系統，可以精確控制硅波導的長度或改變硅波導中的光信號傳播速度，從而實現對光信號延遲時間的調節。具體來說，硅基光開關的切換速度極快，能夠在微秒級時間內完成狀態的切換，而硅波導延時回路則通過改變光信號的傳播路徑長度，實現延遲時間的精確控制。
二、硅基7位可調光延遲線的應用范圍
1、高速通信與雷達探測：在高速通信系統中，可用于實現光信號的同步和定時，提高通信系統的傳輸效率和穩定性。在雷達探測領域，則能提供更精確的信號處理和時間同步，增強雷達系統的探測能力。
2、醫學影像診斷：在醫學影像領域，可用于實現多組數據之間的時間一致性，提高診斷的準確性和效率。
3、光學測量與傳感器：在光學測量和傳感器應用中，能夠調節光信號的到達時間，實現與其他測量設備的信號同步，提高測量精度和可靠性。
三、四川梓冠光電硅基7位可調光延遲線的生產制造優勢
作為硅基7位可調光延遲線的生產廠家，四川梓冠光電在生產制造方面具有顯著優勢：
1、先進生產技術：我們采用先進的光纖設計與制作工藝，確保產品的低插入損耗和高可靠性。通過優化光纖路徑和特殊結構設計，實現了寬延遲范圍和高精度延遲控制。
2、多樣化產品線：我們提供多種類型的可調光纖延遲線產品，包括電動可調光纖延遲線、手動可調光纖延遲線、硅基可調光纖延遲線等，滿足不同應用場景的需求。
3、定制化服務：我們提供定制化的服務，用戶可根據實際需求定制光纖類型、長度及連接頭等參數，確保產品能夠完美適配客戶的系統。
