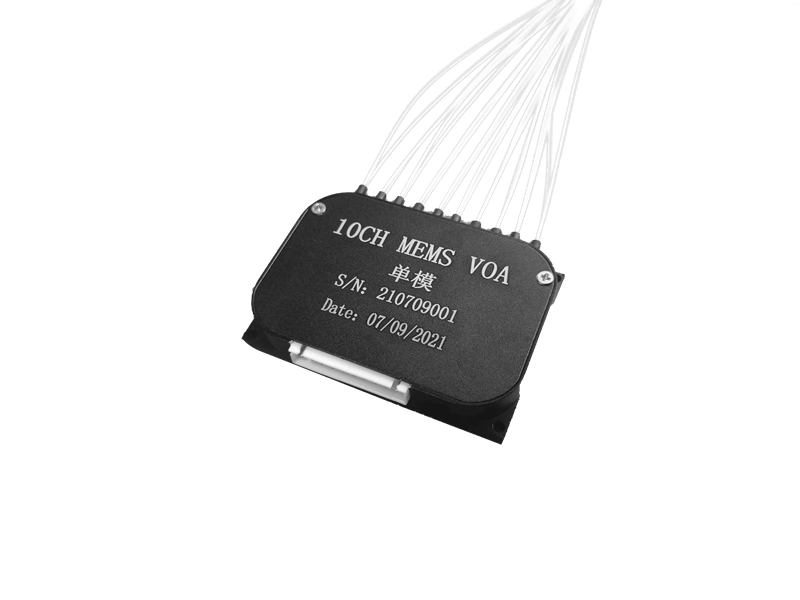

光衰減器模塊

一、光衰減器模塊的定義
光衰減器模塊是一種能量損耗性無源光學器件，其內部含有能夠吸收、散射或反射光信號的材料，用于降低光纖中的光信號功率。作為光通信系統中的關鍵組件，光衰減器模塊通過調整光信號的強度，確保信號在傳輸過程中保持適當?shù)墓β仕?，從而避免信號失真或設備損壞。
二、光衰減器模塊的特點
1、高精度調控：光衰減器模塊能夠?qū)崿F(xiàn)對光信號強度的連續、精確調控，滿足光通信系統中對光功率的嚴格要求。
2、高穩定性：采用高品質的光學材料和先進的制造工藝，確保衰減器模塊在長期使用過程中性能穩定，不易受外界環境影響。
3、快速響應：衰減器模塊具有快速的響應速度，能夠在短時間內完成對光信號強度的調整，滿足實時通信需求。
4、易于集成：光衰減器模塊體積小、重量輕，易于與其他光器件集成，方便在光通信系統中部署和使用。
5、多通道設計：部分光衰減器模塊支持多通道設計，能夠同時處理多路光信號，提高系統的傳輸效率和靈活性。
三、光衰減器模塊的技術指標

工作電壓（V）

Operating voltage（V）

8-12V(or 5V)

工作波長

Operating wavelength（nm）

1260-1650 or 980nm/1064nm

中心波長

Center wavelength（nm）

1310/1550/1064

衰減范圍

attenuation range（db）

0-60

插入損耗（dB）

Insertion loss

0-30

≤1.2

0-40

≤2.0

0-60

≤2.5

衰減穩定度

Attenuation stability（db）

±0.04(max)

回波損耗

Return loss（db）

＞ 55

工作溫度（℃）

Operating temperature（℃）

- 20～60

儲存溫度（℃）

Storage temperature（℃）

-40～80

連接器類型

Connector type

可選

Optional

尾纖長度

Pigtail length

根據客戶要求定制

Can be Customized

控制協議

Control agreement

RS232

通道數

Channel number

可定制

Can be Customized

物理尺寸(長X寬X高）Dimensions(LXWXH）


4通道及以下

1-4CH

86X77X18 mm

8通道及以下

5-8CH

100X90X22mm

16通道及以下

9-16CH

170X100X28mm

二、光衰減器模塊接線定義

功能

Function

引腳

Color

功能定義

functional definition

供電電源

Positive



紅色

red

電源正極

Positive pole

黑色

black

電源負極

Negative pole

串口RS232

Serial port   RS232



DB9-2

TX

DB9-3

RX

DB9-5

GND


三、光衰減器模塊控制方法

1.串口配置

串口選項

serial port options

數據設置

Data set

波特率

Baud rate

9600

停止位

Stop bit

1位

1 Digital

數據位

Data bit

8位

8 Digital

奇偶效驗

Parity Check

無

No

是否十六進制發送

Whether to send in hexadecimal format

是

Yes




2.通信協議

功能

Fuction

指令

Instruction

說明

Description

設置衰減值

Set attenuation value

FC ID 11 00 XX XX FE

XX XX為設置的衰減值（例：設置1通道為10dB,發送數據為1000，轉換為16進制為03 E8,則發送指令為FC 01 11 00 03 E8 FE）

XX XX is the attenuation value to be set(example:set 1 channel is 10dB,sending data is 1000,convert hexadecimal to 03 E8,then the sending data is FC 01 11 00 03 E8 FE

微調

Fine tuning

FC ID 12 00 XX XX FE

XX XX為0~FFF

XX XX is 0~FFF

FC ID 13 00 XX XX FE

微調保存

Fine tuning save

FC ID 14 00 00 00 FE

ID is the channel value to be set.


四、光衰減器模塊安裝尺寸

光衰減器模塊安裝尺寸

四川梓冠光電光衰減器模塊訂貨信息

ZG

通道

port

工作波長

Working wavelength

光纖類型

Fiber type

光纖長度

Fiber length

連接頭

Connector



1

2

...

10=1060nm

13=1310nm

15=1550nm

16=1625nm

X=other

1=裸光纖

1= Bare fiber

2=900um光纖

2=900um Fibre optical

1=1M

0=others

0=None

1=FC/APC

2= FC/PC

3=SC/APC


光衰減器模塊拓展資料
一、光衰減器模塊的工作原理
1、光吸收：衰減器內部的光學材料（如摻雜金屬離子的光纖或特制吸收玻璃）會吸收一部分入射光，從而降低光信號的強度。
2、光散射：通過材料的微觀結構使光發生散射，減少直線傳播的光強，從而達到衰減效果。
3、光反射：利用多層薄膜技術，精確控制反射率，使部分光信號被反射而非吸收，實現衰減。
4、錯位技術：通過微調光纖的纖芯位置，使光信號在傳輸過程中發生偏芯損耗，達到衰減目的。
二、光衰減器模塊的應用范圍
1、光通信系統：在光通信網絡中，光衰減器模塊被廣泛應用于調節光纖信號的功率，確保信號在傳輸過程中保持適當?shù)膹姸?，避免因信號過強或過弱導致的系統性能下降。
2、光測試與測量：在光測試與測量領域，光衰減器模塊可用于模擬不同光纜或光纖的傳輸特性，幫助工程師對系統進行精確的測量、調整和評價。
3、光功率均衡：在光通信系統中，不同信道的光功率可能存在差異，影響系統的傳輸質量。光衰減器模塊能夠精確調節各信道的光功率，實現光功率的均衡分配，提高系統的整體性能。
4、光器件測試與校準：在光器件的測試與校準過程中，光衰減器模塊可作為標準衰減器使用，為測試系統提供精確的衰減量參考，確保測試結果的準確性和可靠性。
5、其他行業應用：除了光通信領域外，光衰減器模塊還可應用于電視廣播、安全監控、航空航天等多個行業，通過調節光信號的功率，保護設備安全，提高系統穩定性。
