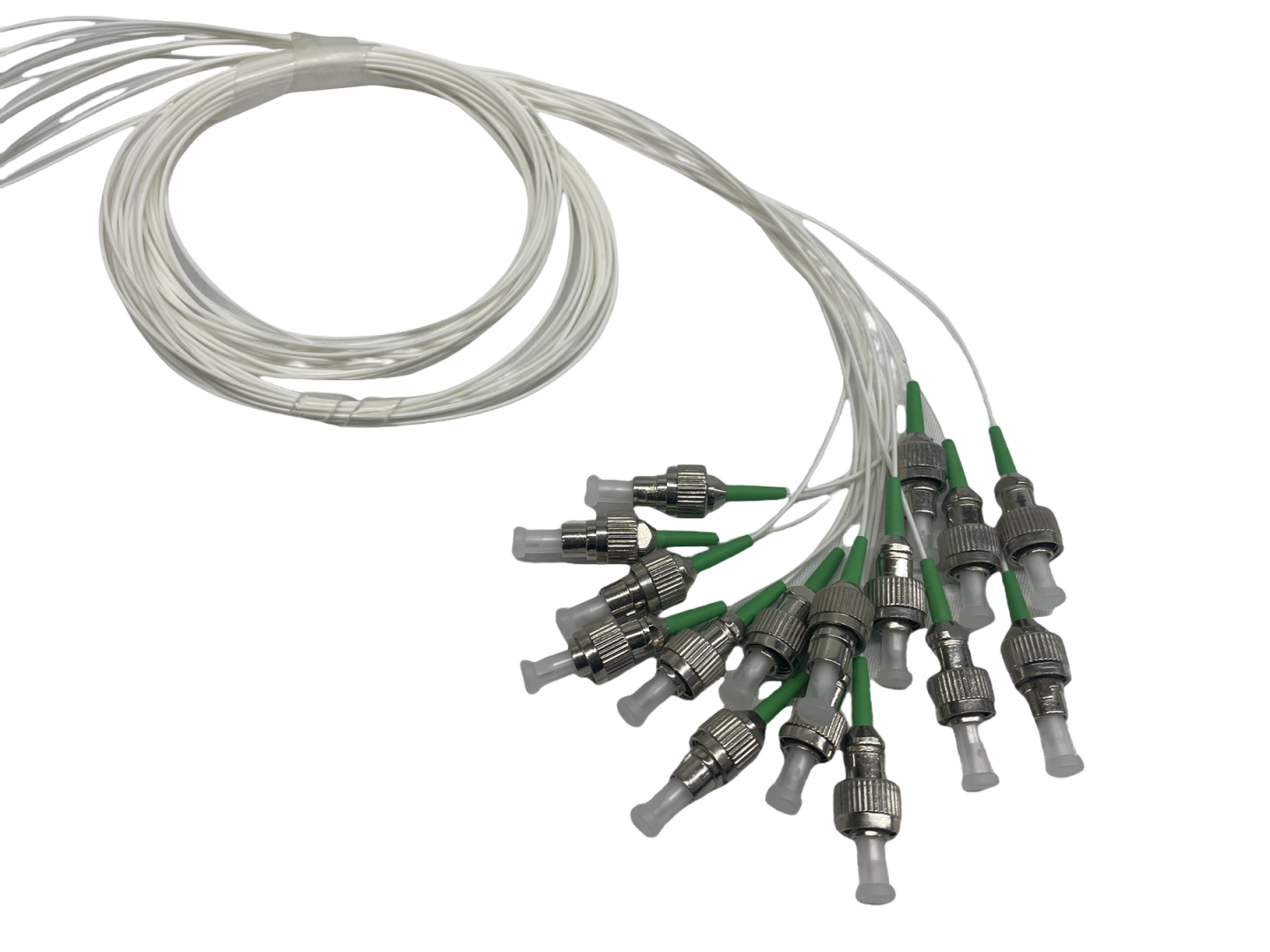

模場直徑轉換FA提供一種低損耗耦合到具有較小模場的波導的方法,采用一小段超高數值孔徑單模光纖( UHNA)拼接到標準的SM或PM光纖的尾纖上,來實現模場的轉換。具有低插損、高Pitch-core的特性。

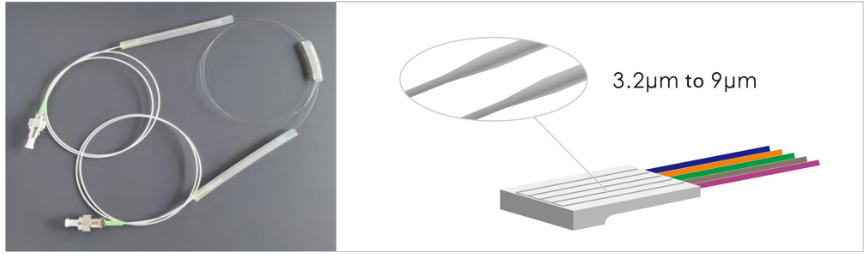

模場直徑轉換FA提供一種低損耗耦合到具有較小模場的波導的方法,采用一小段超高數值孔徑單模光纖( UHNA)拼接到標準的SM或PM光纖的尾纖上,來實現模場的轉換。該產品是高速硅光子收發器模塊上連接的理想方案,可提供定制化模場直徑,如如3.2μm/3.3μm/ 4μm/5.5μm轉換到9μm,采用特殊組裝拋光工藝以及高精度V型槽基板,實現低插損,采用全石英材質,耐寬溫。
模場轉換光纖陣列( MFD-FA )特性/ Feature
低插損
高Pitch-core
模場轉換光纖陣列( MFD-FA )應用/ Application
集成光子收發模塊
模場轉換光纖陣列( MFD-FA )規格/ Spec
4到64通道
模場轉換光纖陣列參數
性能指標
產品類型
模場轉換光纖類型:UHNA1
工作波長
1100-1600nm
插損IL
<=0.4dB
消光比 ER
25--30dB
模場轉換光纖類型:UHNA7
1500-2000nm
<=0.65dB
>30dB
多通道保偏模場轉換光纖陣列參數
參數
規格
單位
通道數
1, 4, &客戶定制
模場轉換光纖類型
UHNA1/UHNA7
單模光纖
G657.客戶定制
連接頭
FC/APC SC/APC FC/UPC SC/UPC
FA研磨角度
0.90,客戶定制
度
插入損耗(包含連接頭)
<1
dB
通道均勻性
<0.2
光纖長度
客戶定制
m
1 UHNA1 工作波長范圍 1100-1600nm,模場直接 4±0.3@1310nm,4.8±0.3@1553nm2 UHNA7工作波長范圍 1500-2000nm,模場直接 3.2 ± 0.3@1550nm
四川梓冠光電專業制造生產模場轉換光纖陣列( MFD-FA ),歡迎來電咨詢!
