參數指標 Parameters | 單位 Unit | 最小值 Min | 典型值 Typ. | 最大值 Max | 備注 Notes | |
波長范圍 Wavelength range | nm | 1530 | 1550 | 1565 | C-band | |
預放大器 EDFA-PA | 輸入功率 Input power | dBm | -45 | -30 | -25 |
|
輸出功率 Output power | dBm | -10 |
| 10 |
| |
增益系數 Gain coefficient | dB | 35 |
|
|
| |
功率放大器 EDFA-BA | 輸入功率 Input power | dBm | -6 |
| 3 |
|
輸出功率 Output power | dBm | 10 |
| 27 | 最大 27dBm；P 總=PASE+Psig Max.27dBm；P The total=PASE+Psig | |
噪聲指數 Noise figure | dB |
|
| 5.5 |
| |
增益平坦度 Gain flatness | dB |
| 3 |
|
| |
偏振相關增益 Polarization correlation gain | dB |
|
| 0.5 |
| |
偏振模色散 Polarization mode dispersion | ps |
|
| 0.5 |
| |
輸入/輸出端隔離度 Isolation of input/output | dB | 40 |
|
|
| |
工作溫度范圍 Operating temperature range | °C | -20 |
| 65 |
| |
工作濕度范圍 Operating humidity range | % |
|
| 70 |
| |
尾纖接頭類型 Type of fiber connector | - | FC/APC |
| |||
尾纖類型 Fiber type | - | SMF-28e 單模光纖 SMF-28e Single fiber |
| |||
供電方式 Power supply | - | DC 5V OR AC 220V |
| |||
尺寸 Size | mm |

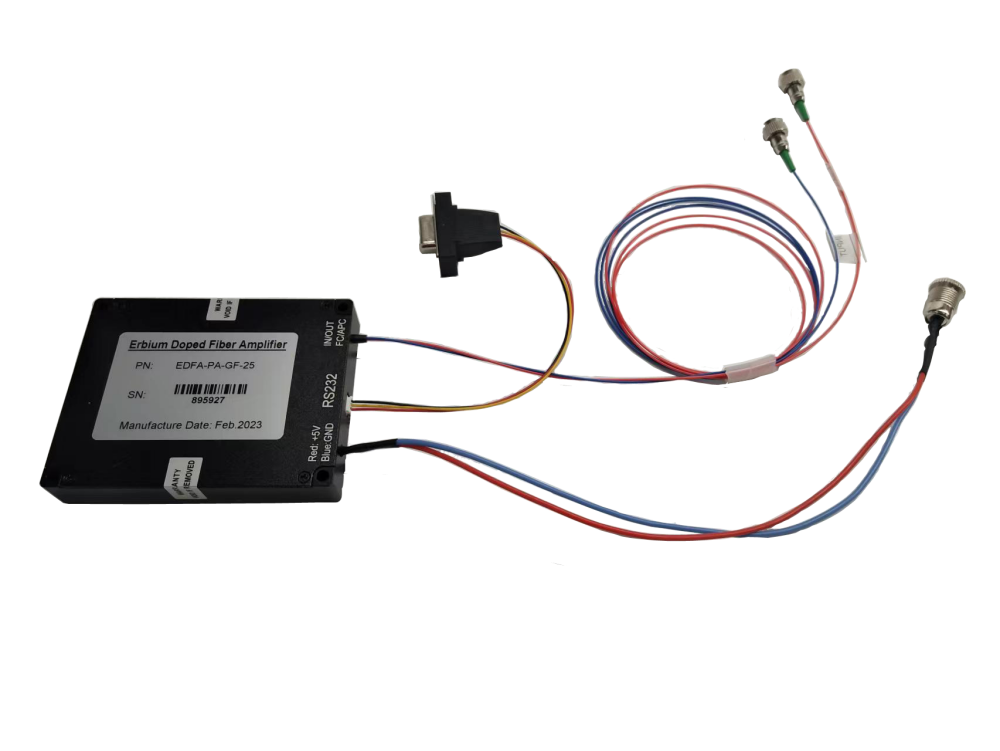

臺式 260×285×115 Benchtop 260×285×115 | 模塊 A : 90 × 70 × 15 Module A : 90 × 70 × 15 | |||
模塊 C：150 × 125 × 30 Module C：150 × 125 × 30 | ||||||
通信協議 Communication protocol | - | RS232 | 可選配功率監控和上位機軟件 Optional power monitoring and PC software | |||
工作模式 Working mode |
| ACC 自動電流控制/ Automatic Current Control(ACC） APC 自動功率控制 Automatic Power Control(APC) | ||||
EDFA 基本類型
預放大器：Pre-Amplifier(PA)， 即前置放大器，用于-40 ~ -25 dBm 范圍內的微小光信號的放大，典型增益 35 dB；
功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范圍內的光信號的功率提升，最大輸出功率可達 27 dBm；
基本結構
尺寸圖（模塊/臺式）
四川梓冠光電EDFA(C波段)訂貨信息
EDFA-PA | 增益大小(dB) Gain(dB) | 工作波長 Operating wavelength | 濾波器帶寬 Filter bandwidth | 尾纖套管直徑 Diameter of pigtail casing
| 尾纖長度 Fiber length | 連接頭形式 Connector | 封裝形式 Packaging |
35\45 | 00= 無濾波器 00= No filter | N=無濾波器 N=No filter | 9-0.9mm | 0=法蘭 0=Flange | 0=None | M=模塊 M=Module | |
EDFA-BA | 輸出功率(dBm) | C34=1550.12n C34=1550.12nmm | 04=0.4@0.5dB | 2-2mm | 1 =1m | 1=FC/APC | B=臺式 B=Benchtop |
15\20\23\27 | （內置 ITU 波長濾波器） (Built-in ITU wavelength filter)filter) | 08=0.8@0.5dB | 2 =2m | 2=FC/PC |
EDFA(C波段)拓展資料
一、EDFA(C波段)的工作原理
1、粒子數反轉：在EDFA中，鉺離子被摻入光纖的纖芯中。在泵浦光的激勵下，鉺離子從基態躍遷到激發態，然后通過自發輻射躍遷到亞穩態，形成粒子數反轉分布。
2、受激輻射放大：當信號光通過摻鉺光纖時，處于亞穩態的鉺離子通過受激輻射返回到基態，并將釋放的能量加到信號光的光子上，從而實現信號光的放大。這一過程不需要經過光電轉換、電光轉換和信號再生等復雜過程，具有極好的“透明性”。
3、波長選擇性：由于亞穩態和基態各由若干個離散的能級構成，EDFA對特定波長的信號光具有放大作用。在C波段內，EDFA能夠?qū)崿F(xiàn)對多個波長的信號光進行同時放大，從而支持密集波分復用（DWDM）系統。
二、EDFA(C波段)的應用范圍
1、長途通信：在長途通信系統中，EDFA用于補償光信號在光纖傳輸過程中的衰減，提高光信號的傳輸距離和穩定性。其高增益和低噪聲特性使得長途通信系統能夠支持更遠的傳輸距離和更高的傳輸速率。
2、數據中心與云計算：在數據中心和云計算領域，EDFA用于提高光信號的傳輸效率和帶寬利用率。通過選擇性放大特定波長的信號光，EDFA能夠優化網絡性能，提高數據傳輸速率和穩定性，滿足日益增長的帶寬需求。
3、光纖傳感：在光纖傳感系統中，EDFA用于提高光信號的靈敏度和測量精度。其寬頻帶和平坦增益特性使得光纖傳感系統能夠支持多個波長的信號光同時傳輸和測量，提高傳感系統的探測能力和測量范圍。
4、DWDM系統：在密集波分復用（DWDM）系統中，EDFA作為關鍵器件，用于對多個波長的信號光進行同時放大，提高系統的傳輸容量和穩定性。
