50mW摻鉺光纖放大器微型產品具有微型化設計、高效性能、寬工作波長范圍、高可靠性和穩定性、高可靠性和穩定性、易于維護和升級等特點,主要應用于光纖通信系統、光纖傳感系統、激光雷達系統、光學測量與測試等領域
參數Parameter單位Unit典型值Typ.備注Notes波長范圍Wavelrngth Rangenm1530~1565C Band輸入功率Input PowerdBm-6~+3 飽和輸出功率Saturated Output PowerdBm17@-3dBm input噪聲指數Noise IndexdB5.0@-3dBm input偏振相關增益Polarization Dependent GaindB<0.3 偏振模色散Polarization Mode Dispersionps0.5 輸入/輸出隔離Input/Output IsolationdB>35 光纖類型Pigtail Fiber Type SMF-28 單模光纖(single-mode fiber) 光纖接口類型Fiber Interface Type FC/APC 工作模式Working Mode ACC / APC*Note1控制方法Control Method TTL串口通信TTL serial communication 通信接口Communication Interface XH2.54-4PIN 電源Power Supply 5V DC, <10W 尺寸Sizemm模塊:50(W)×50(D)×15(H)Module:50(W)×50(D)×15(H) 工作溫度Operating Temperature°C-5~+35°C 工作濕度Operating Humidity Range 0~70%
參數
Parameter
單位
Unit
典型值
Typ.
備注
Notes
波長范圍
Wavelrngth Range
nm
1530~1565
C Band
輸入功率
Input Power
dBm
-6~+3
飽和輸出功率
Saturated Output Power
17
@-3dBm input
噪聲指數
Noise Index
dB
5.0
偏振相關增益
Polarization Dependent Gain
<0.3
偏振模色散
Polarization Mode Dispersion
ps
0.5
輸入/輸出隔離
Input/Output Isolation
>35
光纖類型
Pigtail Fiber Type
SMF-28
單模光纖(single-mode fiber)
光纖接口類型
Fiber Interface Type
FC/APC
工作模式
Working Mode
ACC / APC
*Note1
控制方法
Control Method
TTL串口通信
TTL serial communication
通信接口
Communication Interface
XH2.54-4PIN
電源
Power Supply
5V DC, <10W
尺寸
Size
mm
模塊:50(W)×50(D)×15(H)
Module:50(W)×50(D)×15(H)
工作溫度
Operating Temperature
°C
-5~+35°C
工作濕度
Operating Humidity Range
0~70%
*注1:
ACC模式-自動電流控制:EDFA泵送工作電流由用戶設置,并由EDFA自動鎖定,以實現恒定的泵送電流。當輸入光功率波動時,輸出功率也會相應波動,這適用于所有EDFA型號。
APC模式-自動功率控制:EDFA的信號光輸出功率由用戶設置,PD自動監測并反饋輸出功率,EDFA控制和自適應調節泵實現輸出信號的穩定。當輸入光功率波動時,APC模式使輸出功率的波動最小化,并且適用于功率型和線型EDFA。

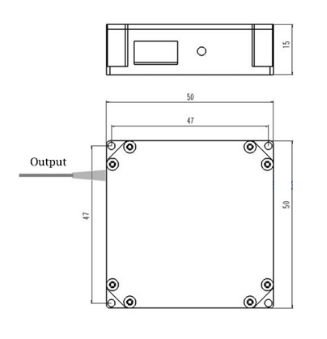

尺寸圖
四川梓冠光電50mW摻鉺光纖放大器微型訂貨信息
波長范圍wavelength range尾纖套管直徑Diameter of pigtail casing尾纖長度Fiber length連接頭形式Connector封裝形式Packaging1530nm~1565nm9-0.9mm1MothersFC/PCothersB=臺式B=DesktopM=模塊M=Module
wavelength range
尾纖套管直徑
Diameter of pigtail casing
尾纖長度
Fiber length
連接頭形式
Connector
封裝形式
Packaging
1530nm~1565nm
9-0.9mm
1M
others
FC/PC
B=臺式
B=Desktop
M=模塊
M=Module
50mW摻鉺光纖放大器微型拓展資料一、50mW摻鉺光纖放大器微型的工作原理50mW摻鉺光纖放大器微型的工作原理基于摻鉺離子的受激輻射效應。具體過程如下:1、泵浦光激發:當泵浦光(通常為980nm或1480nm)照射到摻鉺光纖上時,泵浦光的光子被鉺離子吸收,使鉺離子從基態躍遷到激發態。這一過程中,泵浦光為鉺離子提供了能量,使其處于高能級狀態。2、信號光放大:處于激發態的鉺離子在接收到信號光(通常為1530-1565nm波段)的光子后,會發生受激輻射,釋放出與信號光相同頻率、相同相位的光子。這一過程實現了信號光的放大。同時,鉺離子從激發態返回到基態,完成了一個完整的能級躍遷循環。3、能量傳遞與增益:在摻鉺光纖中,鉺離子之間的能量傳遞過程使得信號光在光纖中傳播時不斷得到放大。通過調整泵浦光的功率和摻鉺光纖的長度,可以實現對信號光增益的精確控制,從而滿足不同應用場景的需求。二、50mW摻鉺光纖放大器微型的應用范圍50mW摻鉺光纖放大器微型因其獨特的特點,在多個領域展現出廣泛的應用前景:1、光纖通信系統:作為光通信系統中的關鍵組件,用于提升光纜傳輸距離,降低光信號衰減,提高系統性能。2、光纖傳感系統:在光纖傳感系統中,提供穩定的信號放大,提高傳感系統的靈敏度和準確性。3、激光雷達系統:激光雷達系統需要高靈敏度、低噪聲的光源,50mW摻鉺光纖放大器微型正是滿足這一需求的理想選擇。4、光學測量與測試:在光學測量與測試領域,作為光源或信號放大器,用于提高測量精度和測試效率。
