參數指標 Parameters | 單位 Unit | 最小值 Min | 典型值 Typ. | 最大值 Max | 備注 Notes | |
波長范圍 Wavelength range | nm | 1530 | 1550 | 1565 | C-band | |
預放大器 EDFA-PA | 輸入功率 Input power | dBm | -45 | -30 | -25 |
|
輸出功率 Output power | dBm | -10 |
| 10 |
| |
增益系數 Gain coefficient | dB | 35 |
|
|
| |
功率放大器 EDFA-BA | 輸入功率 Input power | dBm | -6 |
| 3 |
|
輸出功率 Output power | dBm | 10 |
| 27 | 最大 27dBm；P 總=PASE+Psig Max.27dBm；P The total=PASE+Psig | |
噪聲指數 Noise figure | dB |
|
| 5.5 |
| |
增益平坦度 Gain flatness | dB |
| 3 |
|
| |
偏振相關增益 Polarization correlation gain | dB |
|
| 0.5 |
| |
偏振模色散 Polarization mode dispersion | ps |
|
| 0.5 |
| |
輸入/輸出端隔離度 Isolation of input/output | dB | 40 |
|
|
| |
工作溫度范圍 Operating temperature range | °C | -20 |
| 65 |
| |
工作濕度范圍 Operating humidity range | % |
|
| 70 |
| |
尾纖接頭類型 Type of fiber connector | - | FC/APC |
| |||
尾纖類型 Fiber type | - | SMF-28e 單模光纖 SMF-28e Single fiber |
| |||
供電方式 Power supply | - | DC 5V OR AC 220V |
| |||
尺寸 Size | mm |
臺式 260×285×115 Benchtop 260×285×115 | 模塊 A : 90 × 70 × 15 Module A : 90 × 70 × 15 | |||
模塊 C：150 × 125 × 30 Module C：150 × 125 × 30 | ||||||
通信協議 Communication protocol | - | RS232 | 可選配功率監控和上位機軟件 Optional power monitoring and PC software | |||
工作模式 Working mode |
| ACC 自動電流控制/ Automatic Current Control(ACC） APC 自動功率控制 Automatic Power Control(APC) | ||||
EDFA 基本類型
預放大器：Pre-Amplifier(PA)， 即前置放大器，用于-40 ~ -25 dBm 范圍內的微小光信號的放大，典型增益 35 dB；
功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm 范圍內的光信號的功率提升，最大輸出功率可達 27 dBm；

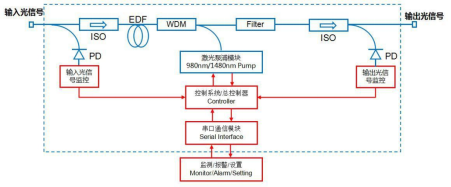

基本結構
四川梓冠光電C波段光纖放大器訂貨信息
EDFA-PA | 增益大小(dB) Gain(dB) | 工作波長 Operating wavelength | 濾波器帶寬 Filter bandwidth | 尾纖套管直徑 Diameter of pigtail casing
| 尾纖長度 Fiber length | 連接頭形式 Connector | 封裝形式 Packaging |
35\45 | 00= 無濾波器 00= No filter | N=無濾波器 N=No filter | 9-0.9mm | 0=法蘭 0=Flange | 0=None | M=模塊 M=Module | |
EDFA-BA | 輸出功率(dBm) | C34=1550.12n C34=1550.12nmm | 04=0.4@0.5dB | 2-2mm | 1 =1m | 1=FC/APC | B=臺式 B=Benchtop |
15\20\23\27 | （內置 ITU 波長濾波器） (Built-in ITU wavelength filter)filter) | 08=0.8@0.5dB | 2 =2m | 2=FC/PC |
C波段光纖放大器拓展資料
一、C波段光纖放大器的工作原理
1、泵浦光激勵：C波段光纖放大器中的泵浦光（通常為980nm或1480nm）通過光纖傳輸至摻鉺光纖段。泵浦光的光子被鉺離子吸收，使鉺離子從基態躍遷到激發態。
2、粒子數反轉：在泵浦光的持續激勵下，處于激發態的鉺離子數量逐漸增加，形成粒子數反轉分布。此時，鉺離子處于高能級狀態，準備通過受激輻射過程將能量釋放給信號光。
3、信號光放大：當C波段信號光（1530~1565nm）通過摻鉺光纖時，處于高能級的鉺離子通過受激輻射過程將能量釋放給信號光的光子，從而實現信號光的放大。這一過程無需經過光電轉換、電光轉換等復雜過程，具有極高的透明性和效率。
4、能量傳遞與增益：在摻鉺光纖中，鉺離子之間的能量傳遞過程使得信號光在光纖中傳播時不斷得到放大。通過調整泵浦光的功率和摻鉺光纖的長度，可以實現對信號光增益的精確控制。
二、C波段光纖放大器的應用范圍
1、長途通信：在長途通信系統中，C波段光纖放大器用于補償光信號在光纖傳輸過程中的衰減，提高光信號的傳輸距離和穩定性。其高增益和低噪聲特性使得長途通信系統能夠支持更遠的傳輸距離和更高的傳輸速率。
2、數據中心與云計算：在數據中心和云計算領域，C波段光纖放大器用于提高光信號的傳輸效率和帶寬利用率。通過放大信號光，C波段光纖放大器能夠延長光信號的傳輸距離，減少中繼節點的數量，降低系統成本。同時，其寬帶寬和平坦增益特性使得數據中心能夠支持更多的波長通道和更高的數據速率。
3、光傳感與光測量：在光傳感和光測量領域，C波段光纖放大器用于提高光信號的靈敏度和測量精度。其寬頻帶和平坦增益特性使得光傳感系統能夠支持多個波長的信號光同時傳輸和測量，提高傳感系統的探測能力和測量范圍。
4、光纖激光系統：C波段光纖放大器還廣泛應用于光纖激光系統中，作為泵浦源或信號放大器，提高激光系統的輸出功率和穩定性。
