4×1泵浦合束器: 4×1泵浦合束器是一種N×1多模光纖組合器，具有高泵浦耦合效率、高信號傳輸效率、波長不敏感、高功率承受等特點，應用于高功率光纖激光器、光纖放大器、科研與工業應用等領域; 產品咨詢

詳細信息

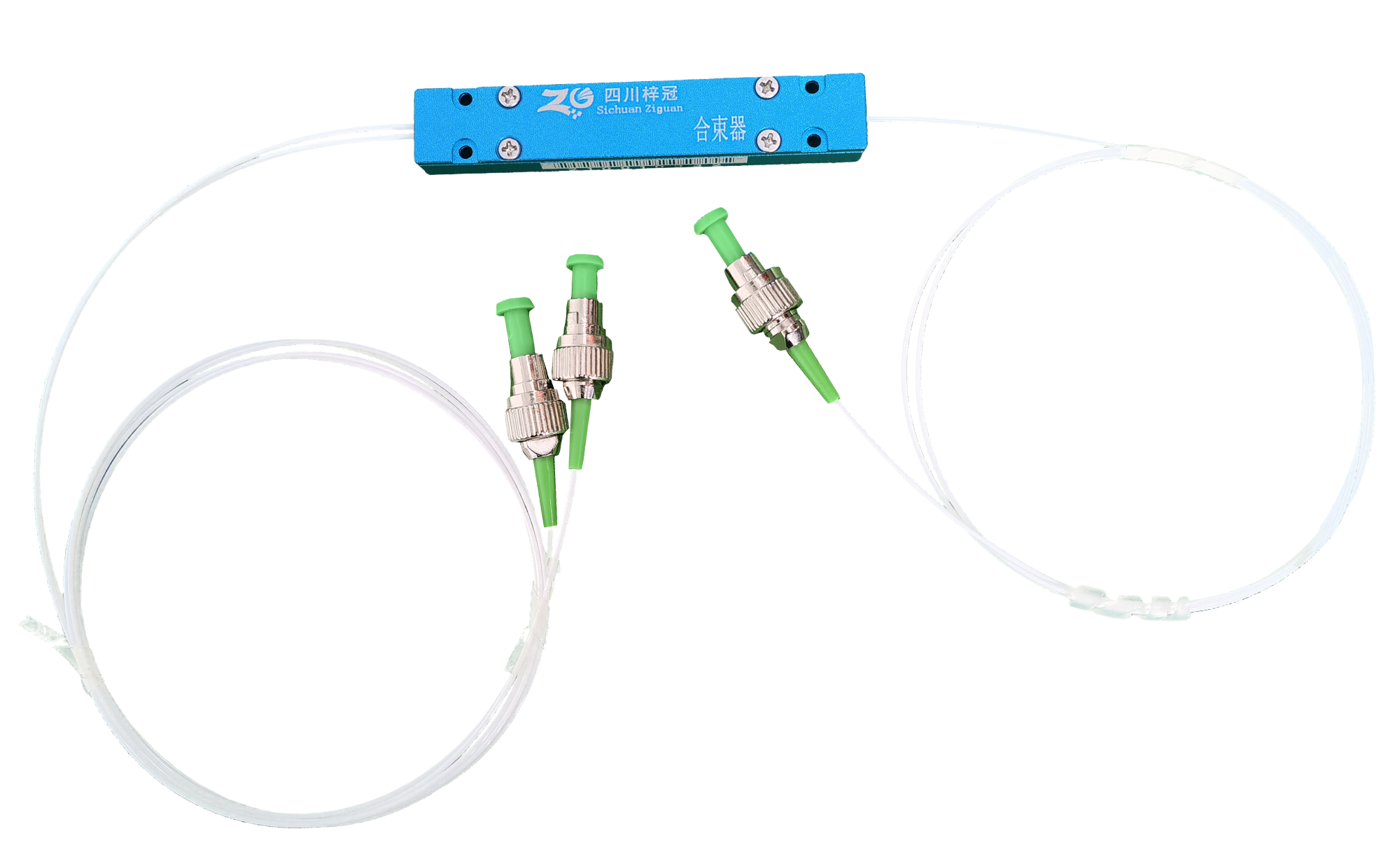

4×1泵浦合束器

一、4×1泵浦合束器的定義
4×1泵浦合束器，又稱4×1多模光纖組合器，是一種為高功率光纖激光器應用而設計的無源光器件。它通過將4路泵浦能量合成到一根光纖中傳輸，實現泵浦能量的高效利用。這種合束器不僅提高了泵浦光的耦合效率，還降低了系統的插入損耗，從而提升了整個光纖激光器的性能。
二、4×1泵浦合束器的特點
1、高泵浦耦合效率：4×1泵浦合束器采用精密的光學設計和先進的熔融拉錐工藝，確保泵浦光與信號光的高效耦合。這種高效的耦合不僅提高了泵浦光的利用率，還降低了系統的插入損耗，從而提高了整個光纖激光器的效率。
2、高信號傳輸效率：合束器在設計過程中充分考慮了信號光的傳輸效率，通過優化光學結構和選用高質量的光學材料，實現了信號光的高效傳輸。這有助于降低系統的噪聲和失真，提高信號質量。
3、波長不敏感：4×1泵浦合束器對泵浦光和信號光的波長具有廣泛的適應性，能夠支持多種波長的光信號傳輸。這使得合束器能夠適用于不同類型的光纖激光器，滿足多樣化的應用需求。
4、高功率承受：由于采用了特殊的雙包層光纖結構，4×1泵浦合束器能夠承受較高的輸入功率，單臂承受功率可達50W以上，總功率可達數百瓦。這使得合束器在高功率光纖激光器中具有廣泛的應用前景。
三、4×1泵浦合束器機械尺寸

C4: 70x12x8

C7: 100x15x10

4×1泵浦合束器性能參數

參數/試驗條件 Parameters/Test conditions			最小值 Min.	典型值 Typ.	最大值 Max.	單位 Unit	備注 Note
1	泵浦工作波長 Pump Operating Wavelength		800		1000	nm
2	泵浦光纖 Pump Fiber	纖芯直徑 Core Diameter		105		μm	參考光纖編碼 Refer to fiber codes.
3		包層直徑 Cladding Diameter		125		μm
4		數值孔徑 Numerical Aperture	0.22			-
			配置 Configuration (Nx1)		泵浦效率 Pump Efficiency (%)		額定功率 Power Handling (W, each port)
5	光纖輸出 Output Fiber	x/125 DCF (x=6,10,…)	3x1		>93（Typ. 95）		25
		25/250 DCF	7x1		>93（Typ. 95）		50
		20/400 DCF	7x1		>95（Typ. 97）		100
		25/250 DCF	19x1		>88（Typ. 90）		20
		20/400 DCF	19x1		>93（Typ. 95）		50
6	尾纖長度 Fiber Length		0.8			m	Each port 每個端口
7	工作環境溫度 Operating Environment Temperature		-5		+70	℃
8	工作濕度 Operating Humidity		5		95	%RH	Not recommend in high humidity for long time. 不建議長時間在高濕度環境中使用。
9	儲存溫度 Storage Temperature		-40		+85	℃
10	封裝 Package		C4, C7			-	Handling power is different with PKG

四川梓冠光電4×1泵浦合束器訂購信息

MPC-N×1-泵浦波長/泵浦功率-泵浦光纖-輸出光纖封裝光纖長度

注：N：泵端口號。

泵浦/輸出光纖：請參閱光纖類型。

包裝：C4、C7

C4：總功率<150W，C7：總功率>=150W

4×1泵浦合束器拓展資料
一、4×1泵浦合束器的工作原理
4×1泵浦合束器的工作原理基于先進的光纖耦合技術。在工作過程中，4路泵浦光通過特定的光學元件被引導至合束器的輸入端，然后通過熔融拉錐等工藝實現光束的耦合。耦合后的泵浦光進入雙包層光纖的包層中，而信號光則直接進入光纖的纖芯。由于包層和纖芯對光的折射率不同，泵浦光和信號光能夠在同一根光纖中分別傳輸，互不干擾。泵浦光在包層中通過內包層反射，不斷激發光纖中的摻雜離子，從而實現信號光的高效放大。
二、4×1泵浦合束器的應用范圍
1、高功率光纖激光器：4×1泵浦合束器是高功率光纖激光器的核心器件之一。它能夠?qū)?路泵浦激光器的能量高效地耦合進光纖中，實現信號光的高功率放大。這種激光器在材料加工、切割、焊接等領域具有廣泛的應用前景。
2、光纖放大器：在光纖放大器中，4×1泵浦合束器同樣發揮著重要作用。它能夠?qū)⒈闷止庖牍饫w放大器中，激發光纖中的摻雜離子，從而實現信號光的放大。這種放大器在光通信、光傳感等領域具有廣泛的應用價值。
3、科研與工業應用：在科研和工業領域，4×1泵浦合束器也發揮著重要作用。它能夠提供穩定、可靠的光源，支持各種光學實驗和工業應用。同時，其高功率承受能力和波長不敏感特性使得合束器在科研和工業領域具有廣泛的應用前景。
