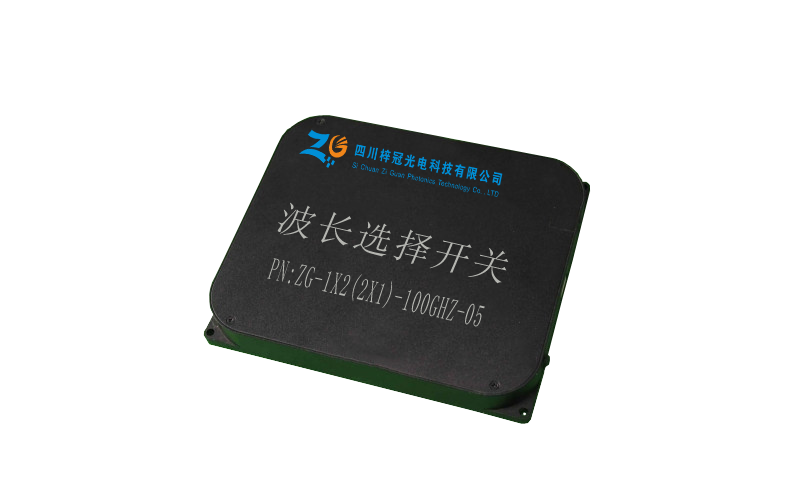

波長選擇開關具有高精度與靈活性、高集成度與低功耗、可編程性與可重構性、低插入損耗與穩定性等特點,應用于可重構光分插復用(ROADM)系統、波分復用(WDM)系統、數據中心與云計算、光譜分析與光傳感等領域
參數 單位 指標1x2(2x1)100GHz1x2(2x1)50GHz1x9(9x1)100GHz1x9(9x1)50GHz端口數 310通道數 40/44/4880/88/9640/44/4880/88/96插入損耗ExpressdB<6<6.5<7.5<7.5ServicedB<6<6.5<7.5<7.5有效帶寬GHz 通道0.5dB帶寬GHz+/- 0.01 通道3dB帶寬GHz>100Billions 通道消光比dB>35>35>35>35可調諧衰減范圍dB0~150~150~150~15衰減精度@0~10dBdB±1±1±1±1@0~15dBdB±10%*Att.±10%*Att.±10%*Att.±10%*Att.衰減響應時間ms<250切換時間ms<1500外形尺寸(LxWxH)mm180*110*20185*110*32功耗W<8
參數
單位
指標
1x2(2x1)
100GHz
50GHz
1x9(9x1)
端口數
3
10
通道數
40/44/48
80/88/96
插入損耗
Express
dB
<6
<6.5
<7.5
Service
有效帶寬
GHz
通道0.5dB帶寬
+/- 0.01
通道3dB帶寬
>100Billions
通道消光比
>35
可調諧衰減范圍
0~15
衰減精度
@0~10dB
±1
@0~15dB
±10%*Att.
衰減響應時間
ms
<250
切換時間
<1500
外形尺寸(LxWxH)
mm
180*110*20
185*110*32
功耗
W
<8

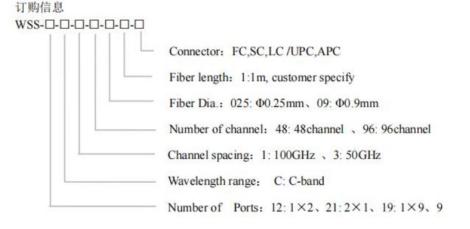

四川梓冠光電波長選擇開關訂貨信息
波長選擇開關拓展資料一、波長選擇開關的工作原理1、光信號輸入:當光信號通過輸入光纖進入WSS時,首先經過一個準直透鏡,使光波保持平行狀態。2、波長分離:隨后,光波通過光柵或陣列波導光柵(AWG)進行濾波,不同波長的光波被分離出來。3、光開關切換:分離后的光波被送到光開關陣列,光開關根據控制信號將指定的光波折返到相應的輸出端口,實現波長的選擇和調度。二、波長選擇開關的應用范圍1、可重構光分插復用(ROADM)系統:WSS是ROADM系統的核心器件之一,實現了全光交換網絡任意輸入輸出路由之間的連接,提高了光通信網絡的靈活性和可擴展性。2、波分復用(WDM)系統:WSS能夠?qū)⒍鄠€(gè)不同波長的光信號復用到一根光纖中,實現高效傳輸。同時,它還能根據需要將輸入光信號的波長轉換為其他需要的波長,實現光信號的靈活轉換和傳輸。3、數據中心與云計算:在數據中心和云計算領域,WSS能夠?qū)崿F(xiàn)對光信號的靈活調度和配置,提高了數據中心的傳輸效率和容量,為云計算的發展提供了有力支持。4、光譜分析與光傳感:WSS還可用于光譜分析和光傳感領域,通過選擇特定波長的光進行分析和測量,為科學研究、環境監測和醫療診斷等領域提供了強有力的支持。
波長選擇開關是基于自由空間光學和mems技術,并廣泛應用于ROADM系統,用作波長動態衰減,阻斷,切換以及路由。
