參數
指標
工作波長
1260-1650,1310-1550,可定制 850,980,10601260-1650,
校準波長
1310-1550(可選)
延遲范圍
0~100ps
0~330ps
0~700ps
0~1500ps
精度
<0.05ps
分辨率(步進)
1fs
插入耗損
典型.0.8dB,最大1.2dB
重復性
<0.5ps
插入損耗變化
±0.2dB 對應0- 100ps模塊
±0.3 dB 對應0- 330ps模塊
±0.4dB 對應0- 700ps模塊
±0.8 dB 對應1500PS模塊
回波損耗
> 55 dB
消光比
>18 dB
傳輸光功率
光功率典型 500mW/可定制5W/10W/15W/20W/30W
工作溫度
0-~65℃
儲存溫度
-40~85℃

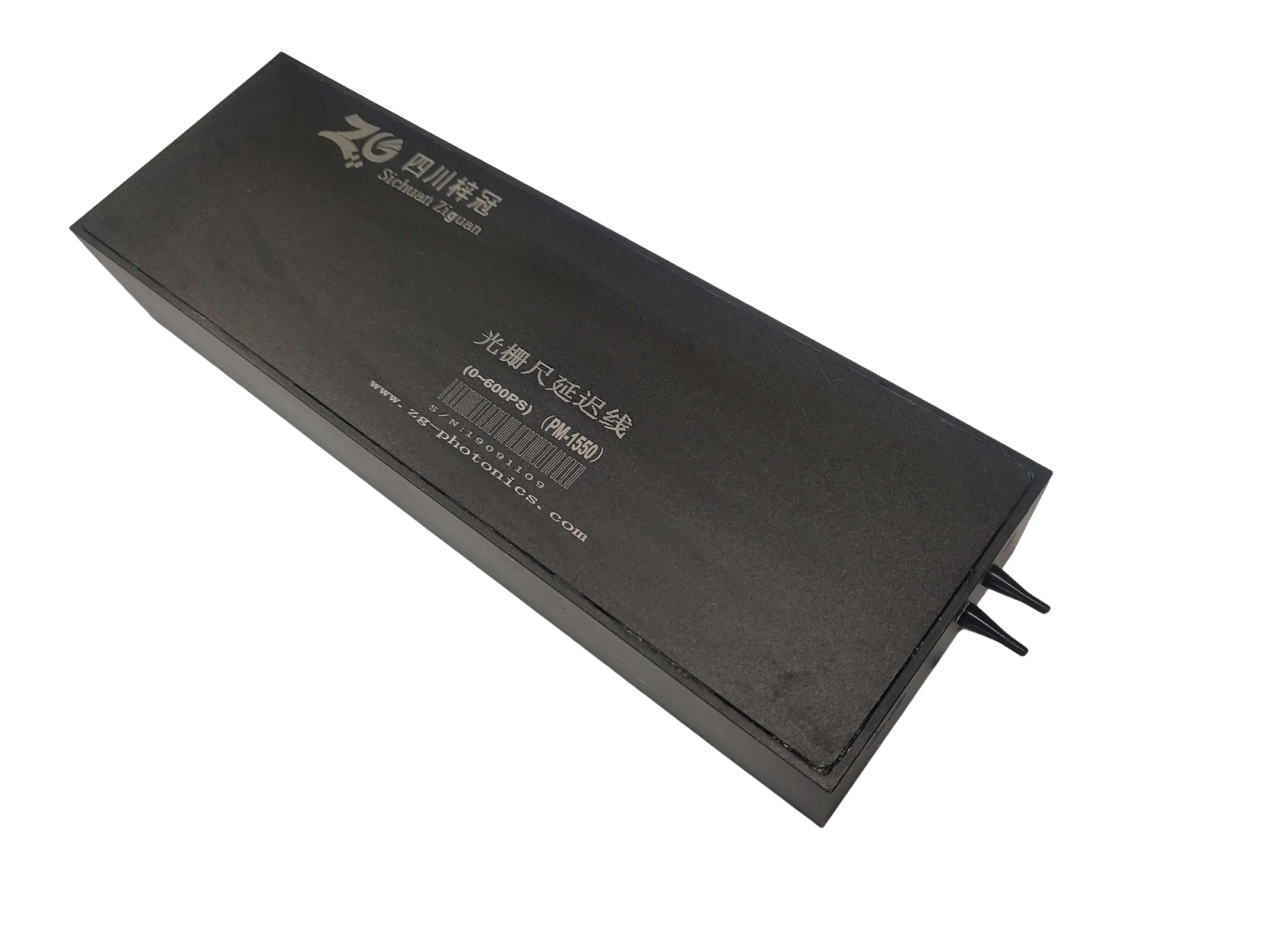

四川梓冠光電光柵尺延遲線訂貨信息
通道
波長
范圍
光纖類型
纖長
連接頭
2=2CH
4=4CH
8=8CH
16=16CH
X=XCH
5=XXX
1=1064nm
2=1310nm
3=1550nm
10=100ps
33=330ps
70=700ps
150=1500ps
XX=others
1=SMF-28E
2=PM1550
1=1.0m
NE=None
FA=FC/APC
FC=FC/PC
SA=SC/APC
XX=XXX
光柵尺延遲線拓展資料一、光柵尺延遲線的工作原理光柵尺延遲線的工作原理主要基于光的干涉、衍射和折射原理。當光線照射到光柵尺上時,由于光柵尺上的透明和不透明線條的交替排列,會產生一系列的光柵。這些光柵會改變光線的傳播路徑,從而產生光的干涉現象。干涉現象產生的光強分布會隨著光柵條上的線條間距變化而改變。這些光信號經過讀取頭的感應和轉換,被轉化為電信號。隨后,這些電信號經過一系列的處理和解碼,最終轉化為位置信息。同時,光柵尺延遲線通過特定的設計,如采用光纖延遲線、光波導延遲線等技術,實現光信號的延遲傳輸。這種延遲傳輸可以實現對光信號時序的精確控制,滿足高精度測量和時序控制的需求。二、光柵尺延遲線的應用范圍1、精密制造:在精密制造領域,光柵尺延遲線被廣泛應用于數控機床、精密測量設備等領域。通過精確測量和時序控制,光柵尺延遲線能夠?qū)崿F(xiàn)對工件的高精度加工和測量,提高產品的質量和生產效率。2、科學研究:在科學研究領域,光柵尺延遲線被用于實驗室中的精密運動控制、粒子加速器中的束流探測等。通過精確測量和時序控制,光柵尺延遲線能夠?qū)崿F(xiàn)對實驗對象的精確操控和觀測,為科學研究提供有力的支持。3、醫療設備:在醫療設備領域,光柵尺延遲線被用于手術機械的運動控制和定位、醫學影像設備的精確成像等。通過精確測量和時序控制,光柵尺延遲線能夠?qū)崿F(xiàn)對手術器械和醫學影像設備的精確操控和定位,提高醫療手術的精度和安全性。4、其他領域:此外,光柵尺延遲線還在航空航天、電子制造、半導體制造等領域展現出廣泛的應用前景。隨著技術的不斷進步和應用領域的不斷拓展,光柵尺延遲線將在更多領域發揮重要作用。
光柵尺延遲線工作波長1260-1650,1310-1550,可定制 850,980,1060
