微型隔離器1572(C波段)nm GFF混合型
一、微型隔離器1572(C波段)nmGFF混合型功能圖
這是微型隔離器GFF混合型（四川梓冠光電）
This is a mini Isolator GFF Hybrid
二、微型隔離器1572(C波段)nmGFF混合型規格
1.環境條件Environment Conditions
Item | 參數Parameters | 符號Symbol | 最小值Min. | 典型值Typ. | 最大值Max. | 單位Units | 備注Note |
1. | 工作溫度 Operating Temperature | Top | 0 |
| 70 | °℃ |
|
2. | 存儲溫度 Storage Temperature | Tstor | -40 |
| 85 | °℃ |
|
3. | 工作相對濕度 Operating Relative Humidity | RHop | 0 |
| 90 | % | [1] |
4. | 存儲相對濕度 Storage Relative Humidity | RHstor | 5 |
| 95 | % | [1] |
備注：不超過每公斤干燥空氣0.024公斤水的行業標準，在非冷凝條件下
2.光學規格
Item 參數Parameters 符號Symbol 最小值Min. 典型值Typ. 最大值Max. 單位Units 備注Note 5. 工作波長 Operation wavelength s 1525~1572 nm 6. 附加損耗 Excessive Insertion Loss ILs 0.4 0.6 dB [2] 7. 誤差函數 Error Function EF 0.3 dB [2] 8. 隔離度@23℃ Isolation @23℃ ISO 25 dB 9. 隔離度@Top Isolation @Top ISO 20 dB 10. 回波損耗 Return Loss RL 50 dB 11. 偏振相關損耗 Polarization Dependent Loss PDL 0.15 dB 12. 偏振模色散 Polarization Mode Dispersion PMD 0.15 ps 13. 光功率 Optical Power Pop 500 mW G
備注：
G:設計保證
所有參考值不含連接器
GFF曲線如下（GFF曲線可以根據客戶要求更改）
3.微型隔離器1572(C波段)nmGFF混合型機械規格
（1） 規格Specifications
Item 參數Parameters 符號Symbol 最小值Min. 典型值Typ. 最大值Max. 單位Units 備注Note 14. 光纖類型Fiber Type G.657 A2 15. 光纖長度Fiber Length ＞1 m 16. 光纖護套Fiber Jacket 17. 包裝尺寸Package Dimension 見下圖See below mm 18. 接口類型（所有端口）Connector Type (All ports) 無None 19. 光纖顏色Fiber color 輸入Input 黑色Black 輸出Output 本色Natural

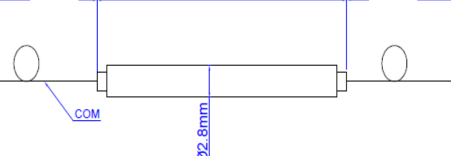

（2）圖紙Drawings
（3）目標曲線Target Curve
