硅基單片集成 7bit 可調光延時器芯片產品具有高速切換，高延時精度，超小尺寸,超寬帶工作,全固態波導芯片可靠性強等特性。主要用于光控相控陣?yán)走_(dá)系統、電子對抗系統等領域
硅基單片集成 7bit 可調光延時器芯片
梓冠光電的單片集成多比特光延時芯片是基于厚膜 SOI 硅光子技術、將硅基光開關和硅波導延時回路單片集成的自主研發產品。集成的硅基光開關使其延時態切換速度達到1μs以下，硅波導延時使其延時精度提升1個量級，厚膜SOI硅光技術使其光損耗達到工程應用水平，單片集成的芯片解決了傳統光延時器的體積大、可靠性差問題，是可全方面滿足光控相控陣應用要求的新一代產品。
硅基單片集成 7bit 可調光延時器芯片特性
硅基單片集成 7bit 可調光延時器芯片規格參數
性能指標 Parameter 單位 Unit 典型值 Typical value 備注 Notes 延時位數 Delay bits / 7 可定制 Can be customized 最小延時步進 Min.step-delay ps 2 可定制 Can be customized 可調節最大延時量 Adjustable max.delay ps 254 延時偏差 Delay deviation ps ≤±0.5 ≤±1@max 延時切換時間 Delay switching time μs ≤1 插入損耗 Insertion loss dB 14 各延時態損耗差異 Delay state loss difference dB ±0.5 回波損耗 Return loss dB 45 芯片尺寸 Chip dimension mm 19×11×0.7
〖電管腳定義 Pin definition〗

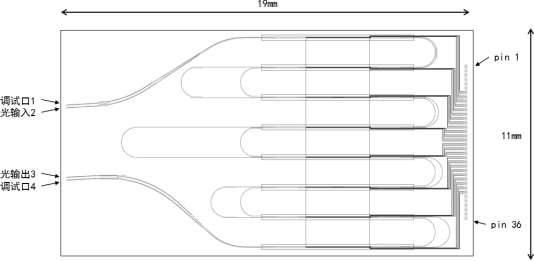

〖芯片尺寸（單位：mm）Chip dimension(Unit:mm)〗
四川梓冠光電生產的硅基器件芯片系列包括：硅基單片集成 9bit 可調光延遲線芯片、硅基單片集成 7bit 可調光延時器芯片、單片集成 6 比特光延時芯片、SOI芯片可調光濾波器陣列、SOI芯片光電探測器陣列、SOI高速多通道光衰減器、SOI高速光開關陣列等，歡迎咨詢！
