SOI高速多通道光衰減器
SOI芯片式多通道可調光衰減器,基于硅基載流子色散效應實現高速響應的可調光路衰減,實現多通道VOA器件單片化集成,芯片與多通道光纖陣列和外圍驅動電路一體化光電封裝,數字化驅動,偏振相關性小,衰減范圍大,調節精度高,衰減值穩定,響應時間為納秒級,可在高速、低時延系統中應用。
SOI高速多通道光衰減器特性
SOI高速多通道光衰減器規格參數
參數指標Parameters單位Unit最小值Min.典型值Typ.最大值Max.備注Notes波長范圍Wavelength rangenm1530—1570 nm or 1270nm—1330 nm 衰減范圍Attenuation rangedB202540 插入損耗Insertion lossdB0.81.22 偏振相關損耗PDLdB 0.30.5 衰減精度Attenuation accuracydB±0.1 通道數 number of channels 8—16或可定制8—16 or Can be customized 光功率Transmission optical powermW80或可定制80 or Can be customized 芯片級響應時間Response Timens30 200300 工作溫度范圍Operating temperature range°C-20 50 驅動電流 drive currentmA 456020dB 衰減時20dB attenuation time驅動電壓drive voltageV 4.24.520dB 衰減時20dB attenuation time工作濕度范圍Operating humidity range% +65 尺寸Dimensionsmm芯片:15.5(L)×1.8(W)×0.5(H)Chip:15.5(L)×1.8(W)×0.5(H)器件;63(L)x9.7(W)x7.9(H)Component:63(L)x9.7(W)x7.9(H)
參數指標
Parameters
單位
Unit
最小值
Min.
典型值
Typ.
最大值
Max.
備注
Notes
波長范圍
Wavelength range
nm
1530—1570 nm or 1270nm—1330 nm
衰減范圍
Attenuation range
dB
20
25
40
插入損耗
Insertion loss
0.8
1.2
2
偏振相關損耗
PDL
0.3
0.5
衰減精度
Attenuation accuracy
±0.1
通道數
number of channels
8—16或可定制
8—16 or Can be customized
光功率
Transmission optical power
mW
80或可定制
80 or Can be customized
芯片級響應時間
Response Time
ns
30
200
300
工作溫度范圍
Operating temperature range
°C
-20
50
驅動電流
drive current
mA
45
60
20dB 衰減時
20dB attenuation time
驅動電壓
drive voltage
V
4.2
4.5
工作濕度范圍
Operating humidity range
%
+65
尺寸
Dimensions
mm
芯片:15.5(L)×1.8(W)×0.5(H)
Chip:15.5(L)×1.8(W)×0.5(H)
器件;63(L)x9.7(W)x7.9(H)
Component:63(L)x9.7(W)x7.9(H)

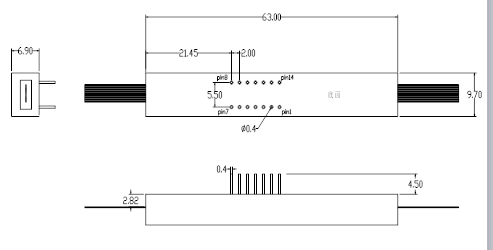

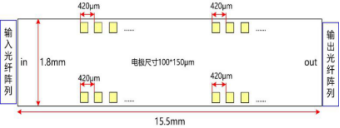

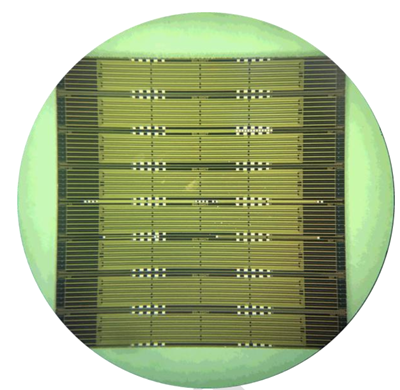

芯片尺寸
器件尺寸
四川梓冠光電SOI高速多通道光衰減器訂貨信息
ZG波長Wavelength衰減大小Attenuation size通道數 Number of channels 13=1310nm15=1550nm1=20dB2=40dB 1=1CH4=4CH8=8CH16=CH48=48CHXX=Other
ZG
波長
Wavelength
衰減大小
Attenuation size
Number of channels
13=1310nm
15=1550nm
1=20dB
2=40dB
1=1CH
4=4CH
8=8CH
16=CH
48=48CH
XX=Other
硅基單片集成 9bit 可調光延遲線芯片工作波長典型值1530-1570nm
硅基單片集成 7bit 可調光延時器芯片延時位數:可定制,可調節最大延時量254ps
單片集成 6 比特光延時芯片延時位數:可定制,可調節最大延時量3729.6ps
