SOI高速光開關陣列
SOI高速光開關陣列，該產品基于硅基載流子色散效應實現納秒級高速響應的光路切換，實現了多通道光開關陣列的單片化集成，芯片與多通道光纖和外圍驅動電路一體化光電封裝，熱電混調，數字化驅動，偏振相關性小，插入損耗低。
SOI高速光開關陣列特性
SOI高速光開關陣列規格參數
參數指標Parameters單位Unit最小值Min.典型值Typ.最大值Max.備注Notes波長范圍 Wavelength rangenm1530—1570 nm or 1270nm—1330 nm 消光比Extinction ratiodB192022 插入損耗Insertion lossdB1.61.82.0 回波損耗Return lossdB4050 偏振相關損耗PDLdB 0.30.5 驅動電壓drive voltageV0.911.2@300ns驅動電流drive currentmA679@300ns芯片級響應時間Response Timens30 300 熱調功耗 Thermal tuning power consumptionmW30 50 通道數number of channels 8—16或可定制8—16 or Can be customized 光功率Transmission optical powermW80 工作溫度范圍Operating temperature range°C-20 50 工作濕度范圍Operating humidity range% +65 尺寸Dimensionsmm芯片：20(L)×2.5 (W)×0.5(H)Chip：20(L)×2.5 (W)×0.5(H)器件：90(L)x50(W)x13(H)Component：90(L)x50(W)x13(H)可定制 can be customized
參數指標
Parameters
單位
Unit
最小值
Min.
典型值
Typ.
最大值
Max.
備注
Notes
波長范圍
Wavelength range
nm
1530—1570 nm or 1270nm—1330 nm
消光比
Extinction ratio
dB
19
20
22
插入損耗
Insertion loss
1.6
1.8
2.0
回波損耗
Return loss
40
50
偏振相關損耗
PDL
0.3
0.5
驅動電壓
drive voltage
V
0.9
1
1.2
@300ns
驅動電流
drive current
mA
6
7
9
芯片級響應時間
Response Time
ns
30
300
熱調功耗
Thermal tuning power consumption
mW
通道數
number of channels
8—16或可定制
8—16 or Can be customized
光功率
Transmission optical power
80
工作溫度范圍
Operating temperature range
°C
-20
工作濕度范圍
Operating humidity range
%
+65
尺寸
Dimensions
mm
芯片：20(L)×2.5 (W)×0.5(H)
Chip：20(L)×2.5 (W)×0.5(H)
器件：90(L)x50(W)x13(H)
Component：90(L)x50(W)x13(H)
可定制
can be customized
芯片尺寸

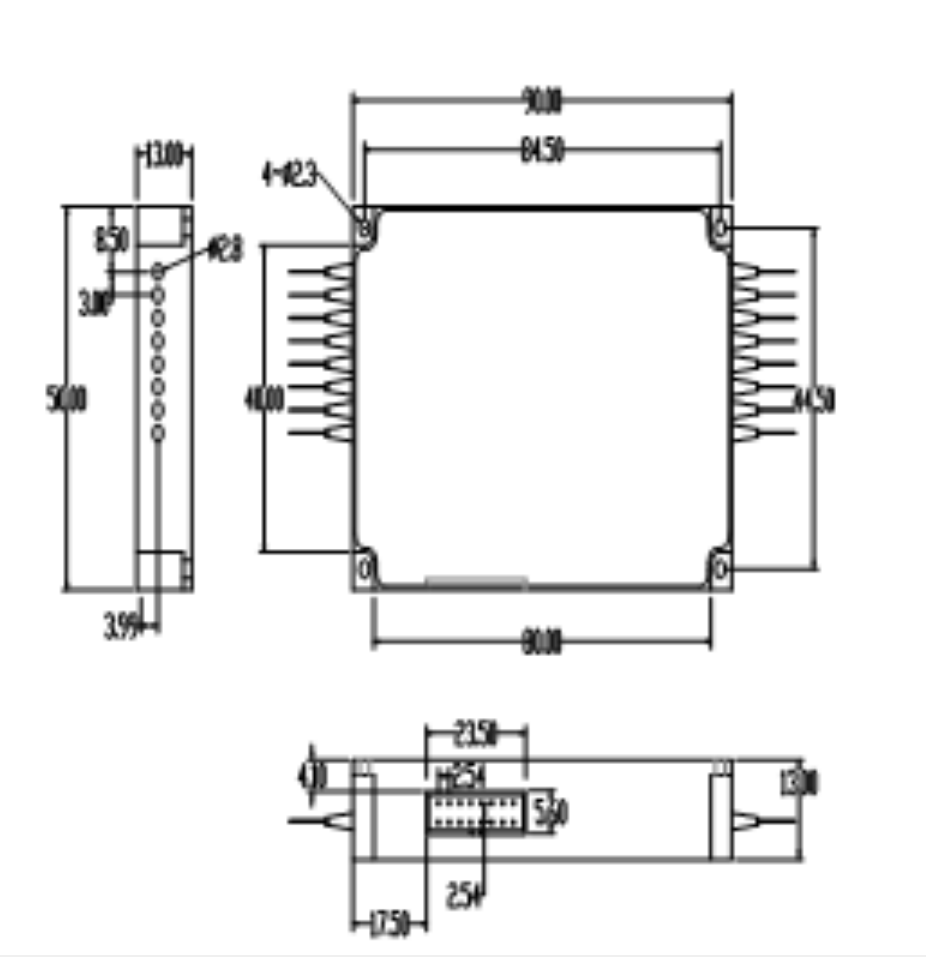

器件尺寸
四川梓冠光電SOI高速光開關陣列訂貨信息
ZG波長Wavelength通道數 Number of channels類型Type 13=1310nm15=1550nm1=1CH4=4CH8=8CH16=CH XX=other1=不帶熱調1=Without temperature regulating thermistor2=帶熱調2=With temperature regulating thermistorXX=other
ZG
波長
Wavelength
Number of channels
類型
Type
13=1310nm
15=1550nm
1=1CH
4=4CH
8=8CH
16=CH
XX=other
1=不帶熱調
1=Without temperature regulating thermistor
2=帶熱調
2=With temperature regulating thermistor
