多功能光時域反射儀
四川梓冠光電生產的多功能手持式光時域反射儀是新一代掌上型智能化光纖通信測量儀器，能顯示光纖及光纜的損耗分布曲線圖，測量光纖及光纜衰減系數、兩點間損耗和接頭損耗，測量光纖及光纜長度、兩點間距離，確定光纖及光纜連接點、故障點和斷點的位置。我們還新增了網線線序、光功率計、VFL、穩定光源和RJ11尋線功能。廣泛應用域光纖通信系統的工程施工、維護測量及緊急搶修：光纖光纜的研制與生產測量等。
多功能光時域反射儀特性
手持式、重量輕、便于攜帶、堅固耐用
彩色LCD顯示
數據可通過USB線上傳輸?shù)絇C
功能多、界面簡潔、操作簡單
視窗界面，中英文操作界面
電池電量指示及電池低電壓自動關機功能
測試光纖長度
測試光纖曲線上任意兩點間距離
測試并顯示曲線上任意兩點間損耗
測試并顯示曲線上連接點的鏈接損耗
測試反射損耗值
測試兩事件點之間距離
測試兩事件點之間損耗
測試兩事件點之間平均損耗
測試波形存儲
電池電量指示功能
多功能光時域反射儀規格參數
中心波長 (nm)Center wavelength (nm)1310nm/1550nm ±20nm適用光纖類型Applicable fiber type單模single mode最小事件盲區Minimum event blind spot2m（單模）2m (single mode)動態范圍Dynamic Range15/16dB(6M-60KM):30/32DB(6M-110KM):35/36DB(6M130KM)測量量程Measurement range0.5、1、2、4、8、16、32、64Km測量脈寬Measure pulse width3ns、5ns、10ns、30ns、50ns、80ns、160ns、320、500、1us、5us、10us采樣點數Sampling points64000波形數據存儲容量Waveform data storage capacity1000條折射率設置范圍Refractive index setting range1.00000~1.99999光纜修正系數范圍Fiber optic cable correction coefficient range0.80000~1.0000RJ45線序RJ45 wire sequence測試網線線序，配合對線機一起使用Test the network cable sequence and use it together with the alignment machine光功率計測量范圍Measuring range of Optical power meter+6dBm至-706dBmVFL輸出功率VFL output power>10mW穩定光源輸出波長及功率Stable light source output wavelength and power1310nm/1550nm，輸出功率>-76dBm1310nm/1550nm, output power>-76dBmRJ11尋線RJ11 line findingRJ11接口發射電信號，配合探測器一起使用RJ11 interface emits electrical signals for use with detectorsLCD顯示LCD display320*480、3.5寸彩色LCD接口interfaceMicro USB、TF卡光輸出接口Optical output interfaceFC/PC電源Power SupplyAC/DC適配器：輸入電壓范圍：100V~200V（1.5A），頻率允許范圍：50/60Hz輸出：直流5V/1A內部鋰電池：3.7V，4000mAh,電池工作時間：10小時（常溫）AC/DC adapter: Input voltage range: 100V~200V (1.5A), allowable frequency range: 50/60HzOutput: DC 5V/1AInternal lithium battery: 3.7V, 4000mAh, battery working time: 10 hours (at room temperature)界面語言Language簡體中文/英文Simplified Chinese/English環境適應性Environmental adaptability存儲溫度：-40℃ -70℃Storage temperature: -40 ℃ -70 ℃外型尺寸External dimensions173mmX82mmX36mm重量weight約400gAbout 400g
中心波長 (nm)
Center wavelength (nm)
1310nm/1550nm ±20nm
適用光纖類型
Applicable fiber type
單模
single mode
最小事件盲區
Minimum event blind spot
2m（單模）
2m (single mode)
動態范圍
Dynamic Range
15/16dB(6M-60KM):30/32DB(6M-110KM):35/36DB(6M130KM)
測量量程
Measurement range
0.5、1、2、4、8、16、32、64Km
測量脈寬
Measure pulse width
3ns、5ns、10ns、30ns、50ns、80ns、160ns、320、500、1us、5us、10us
采樣點數
Sampling points
64000
波形數據存儲容量
Waveform data storage capacity
1000條
折射率設置范圍
Refractive index setting range
1.00000~1.99999
光纜修正系數范圍
Fiber optic cable correction coefficient range
0.80000~1.0000
RJ45線序
RJ45 wire sequence
測試網線線序，配合對線機一起使用
Test the network cable sequence and use it together with the alignment machine
光功率計測量范圍
Measuring range of Optical power meter
+6dBm至-706dBm
VFL輸出功率
VFL output power
>10mW
穩定光源輸出波長及功率
Stable light source output wavelength and power
1310nm/1550nm，輸出功率>-76dBm
1310nm/1550nm, output power>-76dBm

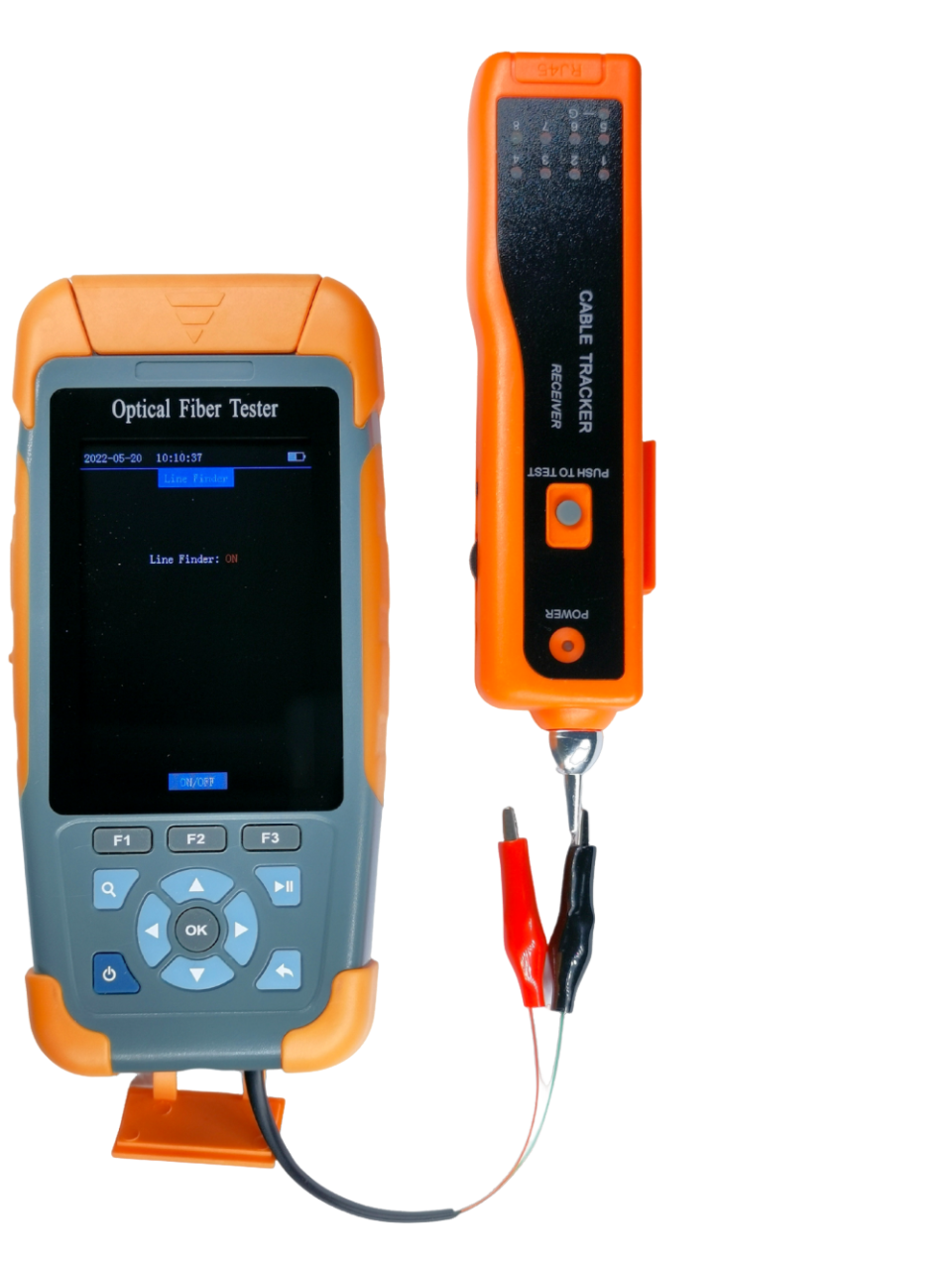

RJ11尋線
RJ11 line finding
RJ11接口發射電信號，配合探測器一起使用
RJ11 interface emits electrical signals for use with detectors
LCD顯示
LCD display
320*480、3.5寸彩色LCD
接口
interface
Micro USB、TF卡
光輸出接口
Optical output interface
FC/PC
電源
Power Supply
AC/DC適配器：輸入電壓范圍：100V~200V（1.5A），頻率允許范圍：50/60Hz
輸出：直流5V/1A
內部鋰電池：3.7V，4000mAh,電池工作時間：10小時（常溫）
AC/DC adapter: Input voltage range: 100V~200V (1.5A), allowable frequency range: 50/60Hz
Output: DC 5V/1A
Internal lithium battery: 3.7V, 4000mAh, battery working time: 10 hours (at room temperature)
界面語言
Language
簡體中文/英文
Simplified Chinese/English
環境適應性
Environmental adaptability
存儲溫度：-40℃ -70℃
Storage temperature: -40 ℃ -70 ℃
外型尺寸
External dimensions
173mmX82mmX36mm
重量
weight
約400g
About 400g
