同軸激光器(1532nm TEC)產品具有1532nm直接調制,采用冷卻DFB-LD作為發射機、低噪聲、低失真、低閾值電流、內置InGaAs/PIN監視器、高可靠性,使用壽命長等特性

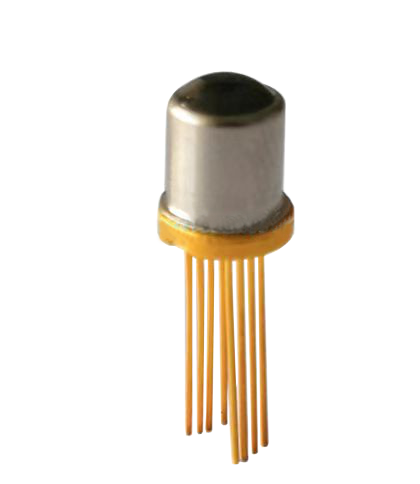

同軸激光器(1532nm TEC)
同軸激光器(1532nm TEC)特性
1532nm直接調制,采用冷卻DFB-LD作為發射機
低噪聲、低失真、低閾值電流
內置InGaAs/PIN監視器
高可靠性,使用壽命長
光發射機
模擬信號的光學發射機
光學Bidi模塊和光學收發器
測試設備
同軸激光器(1532nm TEC)絕對最大額定值(Tc=25℃)
參數Parameter符號Symbol參數值Value Unit單位 Notes備注反向電壓(LD)Reverse Voltage(LD) Vr(LD) 2 V CW正向電流(LD)Forward Current(LD) If(LD) 120 mA CW反向電壓(MPD)Reverse Voltage(MPD) Vr(PD) 15 V CW正向電流(MPD)Forward Current(MPD) If(PD) 2 mA CW儲存溫度Storage Temperature Tstg -40~ +85 ℃ -工作溫度Operating Temperature Topr -20~ +80 ℃ 鉛焊接溫度/時間Lead Soldering Temperture/Time Ts 260/10 ℃/S -光纖抗曲強度Fiber Yield Strength - 1 kgf -光纖彎曲半徑Fiber Bend Radius - 60 mm -
參數
Parameter
符號
Symbol
參數值
Value
Unit
單位
Notes
備注
反向電壓(LD)
Reverse Voltage(LD)
Vr(LD)
2
V
CW
正向電流(LD)
Forward Current(LD)
If(LD)
120
mA
反向電壓(MPD)
Reverse Voltage(MPD)
Vr(PD)
15
正向電流(MPD)
Forward Current(MPD)
If(PD)
儲存溫度
Storage Temperature
Tstg
-40~ +85
℃
-
工作溫度
Operating Temperature
Topr
-20~ +80
鉛焊接溫度/時間
Lead Soldering Temperture/Time
Ts
260/10
℃/S
光纖抗曲強度
Fiber Yield Strength
1
kgf
光纖彎曲半徑
Fiber Bend Radius
60
mm
同軸激光器(1532nm TEC)光電特性(Tc=25℃)
參數Parameter符號Symbol最小Min典型Type最大Max單位Unit測試條件Test Condition閾值電流Threshold CurrentIth-815mACW--50mACW,T=85℃工作電壓Operating VoltageVf-1.21.5V-光輸出功率Optical Output PowerPf2--mWCW, If=Ith+20mA中心波長可選)Center Wavelength(optional)λc152915321535nmCW, Po= Pf上升/下降時間(20-80%)Rise/Fall Time(20-80%)Tr/Tf-0.20.5nSIf=Ith, Po=Pf, 50 Ohm監測電流Monitor CurrentIm100-1000uACW,P0 = Pf電容CapacitanceC-1015PFVRD=5V, f=1MHz暗電流Dark CurrentId--100nAVRD=5V光譜寬度(-3dB)Spectral Width(-3dB)Δλ-0.30.5nmCW, If=Ith+20mA邊坡效率Slope EfficiencySE0.1--W/ACW, If=Ith+20mA誤差信號Tracking ErrorTE-1.5-1.5dBCW, Im=Constant &If=Ith+20mA邊模抑制比Side Mode Suppression RatioSMSR30--dBCW, If=30mA光隔離Optical IsolationIso30--dB-- TECQmax--0.6W-Imax--0.9A-Vmax--1.2V-ΔT-40 K -熱敏電阻Thermistor ResistanceRth-9.9-kΩ-相對強度噪聲Relative Intensity NoiseRIN---130dB/Hz-
最小
Min
典型
Type
最大
Max
測試條件
Test Condition
閾值電流
Threshold Current
Ith
8
50
CW,T=85℃
工作電壓
Operating Voltage
Vf
1.2
1.5
光輸出功率
Optical Output Power
Pf
mW
CW, If=Ith+20mA
中心波長可選)
Center Wavelength(optional)
λc
1529
1532
1535
nm
CW, Po= Pf
上升/下降時間(20-80%)
Rise/Fall Time(20-80%)
Tr/Tf
0.2
0.5
nS
If=Ith, Po=Pf, 50 Ohm
監測電流
Monitor Current
Im
100
1000
uA
CW,P0 = Pf
電容
Capacitance
C
10
PF
VRD=5V, f=1MHz
暗電流
Dark Current
Id
nA
VRD=5V
光譜寬度(-3dB)
Spectral Width(-3dB)
Δλ
0.3
邊坡效率
Slope Efficiency
SE
0.1
W/A
誤差信號
Tracking Error
TE
-1.5
dB
CW, Im=Constant &
If=Ith+20mA
邊模抑制比
Side Mode Suppression Ratio
SMSR
30
CW, If=30mA
光隔離
Optical Isolation
Iso
--
TEC
Qmax
0.6
W
Imax
0.9
A
Vmax
ΔT
40
K
熱敏電阻
Thermistor Resistance
Rth
9.9
kΩ
相對強度噪聲
Relative Intensity Noise
RIN
-130
dB/Hz

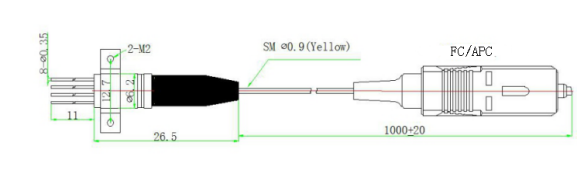

LD引腳分配和機械尺寸
四川梓冠光電同軸激光器(1532nm TEC)訂貨信息
封裝方式Package連接器Connector激光器Laser發射波長emission wavelength出纖功率Fiber output powerLD 管腳LD pin速率rate隔離器lsolatorP:尾纖型P:Pigtail typeFA:FC/APCD:DFB55:1532nm20:2.0mWH:H 型2:2.5GG:帶隔離G: With isolation
封裝方式
Package
連接器
Connector
激光器
Laser
發射波長
emission wavelength
出纖功率
Fiber output power
LD 管腳
LD pin
速率
rate
隔離器
lsolator
P:尾纖型
P:Pigtail type
FA:FC/APC
D:DFB
55:1532nm
20:2.0mW
H:H 型
2:2.5G
G:帶隔離
G: With isolation
同軸激光器(1532nm TEC)中心波長(可選)最小值1529nm、典型值1532nm、最大值1535nm,工作電壓:1.2V
同軸激光器(1550TEC)中心波長(可選)最小值1547nm、典型值1550nm、最大值1553nm,最大電流:09A, 最大電壓:1.2V
