起偏器
起偏器規格參數
參數 Parameter 單位 Unit 范圍 Range 中心波長 Center wavelength nm 1310、 1480、 1550 工作波長范圍 Operating wavelength range nm ±50 典型插入損耗 Typ. insertion loss dB 0.3 最大插入損耗 Max. insertion loss dB 0.5 回波損耗 Min. return loss dB 50 典型消光比 Typ. extinction ratio dB 30 最小消光比 Min. extinction ratio dB 28 最大光功率 (CW) Max. optical power (CW) mW 500 最大拉伸載荷 Max. tensile load N 5 光纖類型 Fiber type PM Panda Fiber or SMF-28e 工作溫度 Operating temperature °C -5 to +70 儲存溫度 Storage temperature °C -40 to +85
*以上規格適用于不帶連接器的設備。
*對于帶有連接器的設備，IL 會高出 0.3dB，RL 會低 5dB，ER 會低 2dB。
*保偏光纖和連接器鍵對準慢軸。

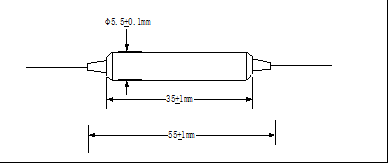

起偏器尺寸圖
四川梓冠光電起偏器訂購信息
波長Wavelength 端口 1 和 2 上的連接器類型 Connector on port 1 & 2 端口 1 和 2 上的光纖護套 Fiber type on port 1 & 2 端口 1 和 2 上的光纖類型 Fiber type on port 1&2 尾纖長度 Fiber length 1310nm 1 - FC/UPC B - 250um Bare Fiber 1 - PM熊貓光纖 1 - PM panda fiber 0.8 - 0.8m 1480nm 2 - FC/APC D - 400um Bare Fiber 2 - SMF-28e Specify 1550nm 3 - SC/UPC L - 900um Loose Tube Specify 4 - SC/APC S - Specify 1310nm N - None B - 250um Bare Fiber
