首頁 > 產品中心 > 光無源器件 > 光纖耦合器
單模光纖耦合器
單模光纖耦合器產品具有低插損、緊湊結構、高隔離度等特性，應用于光纖放大器、CATV 系統、光纖激光器、FTTH&LAN等領域。
產品咨詢
詳細信息

單模光纖耦合器簡介

單模光纖耦合器特性

  • 低插損

  • 緊湊結構

  • 高隔離度

單模光纖耦合器應用

  • 光纖放大器

  • 光纖激光器

  • CATV 系統

  • FTTH&LAN

單模光纖耦合器規格參數

規格

Parameter

單位

Unit

參數

Value

插入損耗( 50/50)

Insertion loss(50/50)

dB

≤3.6

偏振靈敏度

Polarization sensitivity

dB

0.15

中心波長

Center wavelength

nm

980,1064,1310,1550

工作波長范圍

Operating wavelength range

nm

±15

端口配置

Port configuration

-

1x2 or 2x2

耦合比

Coupling ratio

%

01/99~50/50（±1.5%）

回波損耗

Return loss

dB

50

光功率(CW)

Optical power(CW)

mW

1000

拉伸載荷

Tensile load

N

5

光纖類型

Fiber type

-

Corning SMF-28E, Hi1060

工作溫度

Operating temperature

°C

-5~70

儲存溫度

Storage temperature

°C

-40~85

對于帶連接器的設備，IL 高 0.3dB，RL 低 5dB，

For device with connector, IL is 0.3dB higher, RL is 5dB lower,


單模光纖耦合器封裝尺寸

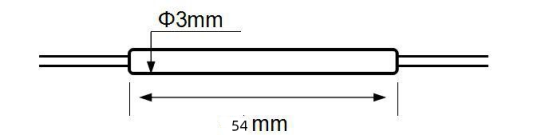

單模光纖耦合器尺寸圖

四川梓冠光電單模光纖耦合器訂購信息

中心波長

Center wavelength

端口號

Port number

分光比

Splitting ratio

分接端口的光纖類型

Fiber type for split port

尾纖類型

Pigtail type

尾纖長度

Fiber length

連接口

Connector

980=980nm

1064=1064nm

1550=1550nm

1310=1310nm

......

1=1x2

2=2x2

01=1%,

02=2%,

05=5%,

 50=50%

......

1=SMF-28E

2=Hi1060

0=裸纖

0=Bare fiber

1=900μm松套管

1=900μm Loose tube

2=2mm 電纜

2=2mm Cable

3=3mm 電纜

3=3mm Cable

1=1m

2=2m

0=None,

1=FC/APC

2=FC/UP

C3=SC/AP

C4=SC/UPC
