SOA光放大器：帶你深入了解什么是半導體光放大器？

   半導體光放大器（SOA）是一種基于半導體材料的光電子器件，其核心原理是通過外部光或電泵浦激發半導體材料中的載流子（電子與空穴），形成粒子數反轉，進而通過受激輻射實現光信號放大。與傳統摻鉺光纖放大器（EDFA）依賴稀土離子摻雜不同，SOA直接利用半導體能帶結構中的載流子躍遷，其增益介質為量子阱結構，具有更快的響應速度和更高的集成潛力。今天，四川梓冠光電帶你深入了解。

  一、SOA光放大器的關鍵工作機制及技術對比

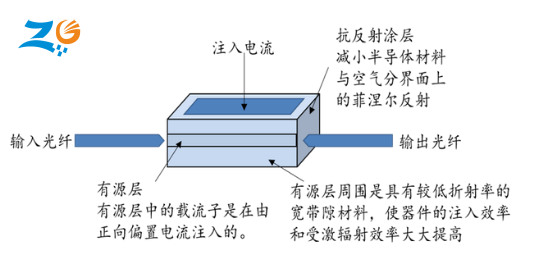

  1、關鍵工作機制：

  泵浦注入：通過正向偏壓或外部激光泵浦，激發載流子注入有源區。

  受激輻射：信號光與泵浦光在量子阱中相互作用，產生與信號光同頻、同相、同偏振的光子，實現光放大。

  波導耦合：采用脊型波導結構實現低損耗光信號傳輸，并通過對稱耦合結構完成輸入輸出信號的匹配。

  2、技術對比：

  EDFA：依賴摻鉺光纖的稀土離子躍遷，帶寬較窄（約35nm），適用于1550nm波段。

  SOA：基于半導體能帶結構，帶寬可達100nm以上，支持O/E/L全波段（1260-1625nm），且體積更小、成本更低。

  二、SOA光放大器的增益分布曲線：

  SOA的增益特性受量子阱設計與諧振腔結構共同影響，其增益分布曲線呈現典型的高斯型或振蕩型特征：

  1、行波放大器（TWA）：

  通過在解理面鍍增透膜或采用傾斜端面結構，消除法布里-珀羅（F-P）諧振腔的反饋效應。

  增益曲線為高斯型，帶寬可達50nm以上，但峰值增益較低（約15-20dB）。

  2、F-P諧振腔放大器（FPA）：

  保留解理面反射（反射率R≈32%），形成諧振腔。

  增益曲線呈現周期性振蕩，峰值增益可達30dB以上，但帶寬顯著變窄（約5-10nm）。

  3、典型增益曲線對比：

  TWA：適用于寬帶多波長系統，但需犧牲增益平坦度。

  FPA：適用于單波長高功率場景，但需解決多信道串擾問題。

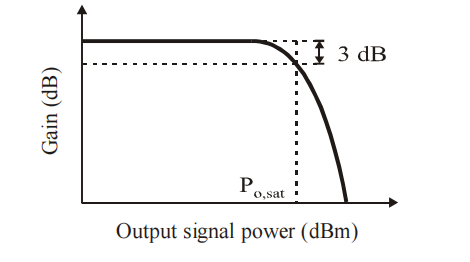

  三、SOA光放大器放大特性：

  SOA的放大特性使其在光通信領域具有獨特優勢：

  1、高速響應：

  載流子壽命短（納秒級），支持100Gbps以上高速信號放大。

  典型應用：400G/800G數據中心互聯（DCI）場景。

  2、寬帶增益：

  通過量子阱材料設計，增益帶寬可覆蓋O/E/L全波段。

  典型應用：WDM-PON無源光網絡，支持128波長復用。

  3、偏振無關性：

  應變量子阱結構可降低偏振相關增益（PDG），典型值<1.5dB。

  對比：EDFA的PDG通常為3-5dB，需額外補償。

  4、非線性效應：

  交叉增益調制（XGM）和四波混頻（FWM）需通過優化泵浦功率抑制。

  典型場景：10Gbps以下低速率系統影響較小。

  四、SOA光放大器的類型與結構：

  根據諧振腔結構，SOA可分為以下兩類：

  1、F-P諧振腔放大器（FPA）：

  結構：解理面保留反射，形成諧振腔。

  優勢：高增益（30dB+）、低噪聲系數（<5dB）。

  局限：帶寬窄、多信道串擾嚴重。

  2、行波放大器（TWA）：

  結構：解理面鍍增透膜或采用傾斜端面。

  優勢：寬帶寬（50nm+）、低串擾。

  局限：增益較低（15-20dB）。

  3、典型產品形態：

  芯片級：1310nm/1550nm SOA芯片，尺寸<1mm2。

  模塊級：蝶形封裝SOA模塊，支持-40℃至+85℃工作溫度。

  設備級：機架式SOA光放大器，支持16通道并行放大。

  五、SOA光放大器的應用范圍：

  SOA的獨特性能使其在多個領域?qū)崿F(xiàn)規?；瘧?yīng)用：

  1、光通信網絡：

  接入網：10G PON/50G PON光線路終端（OLT）放大。

  城域網：400G/800G DCI鏈路中繼放大。

  數據中心：QSFP28/SFP+光模塊內置SOA，提升傳輸距離。

  2、光纖傳感：

  分布式傳感：替代聲光調制器（AOM），生成高消光比窄脈沖。

  結構健康監測：橋梁、油氣管道的應變與溫度傳感。

  3、生物醫療：

  OCT成像：眼科OCT（1060nm）與心臟OCT（1310nm）光源放大。

  光遺傳學：神經刺激與光控藥物釋放。

  4、激光雷達：

  FMCW激光雷達：窄線寬激光器輸出功率提升。

  硅光集成：與硅基調制器/探測器單片集成。

  六、SOA光放大器的產品優勢：成本、體積與集成度的三重突破

  相較于傳統EDFA，SOA的核心優勢體現在以下方面：

  1、成本效益：

  芯片級成本僅為EDFA的1/3，適用于大規模部署。

  典型案例：印度某運營商采用SOA替代EDFA，單節點成本降低40%。

  2、小型化：

  體積僅為EDFA的1/10，支持高密度光模塊集成。

  典型產品：QSFP-DD封裝SOA模塊，尺寸僅22×18×7.5mm3。

  3、高集成度：

  可與硅光子器件、電吸收調制器（EAM）單片集成。

  典型方案：Intel硅光子平臺集成SOA，實現400G FR4光引擎。

  七、SOA光放大器的未來展望：從光通信到光子集成的跨越

  隨著技術演進，SOA將在以下方向?qū)崿F(xiàn)突破：

  1、材料創新：

  硅基SOA：與CMOS工藝兼容，推動光子集成電路（PIC）發展。

  二維材料SOA：基于過渡金屬硫化物（TMDs），實現超寬帶增益。

  2、架構優化：

  混合集成：SOA與可調諧激光器（TL）、相干接收機（CR）集成。

  智能控制：結合AI算法實時優化泵浦功率與增益平坦度。

  3、新興應用：

  量子通信：作為單光子源放大器，提升量子密鑰分發（QKD）距離。

  6G光子學：支持太赫茲（THz）波段光信號放大。

  SOA光放大器憑借其高速、寬帶、低成本與高集成度的優勢，正在重塑光通信與光子集成的技術格局。從5G前傳到數據中心互聯，從光纖傳感到生物醫療，SOA的跨界應用不僅推動了技術進步，更為下一代光網絡與光子系統提供了核心支撐。隨著材料科學與微納加工技術的突破，SOA的潛力遠未被完全釋放，其未來將更加值得期待。
