24小時服務熱線

首頁 > 產品中心 > 泵浦合束器 > （6+1）x1泵浦合束器

（6+1）x1泵浦合束器: （6+1）x1泵浦合束器具有高泵浦耦合效率、低插入損耗、高承受功率、寬波長范圍等特點，應用于高功率光纖激光器、光纖放大器、光學儀器與設備等領域; 產品咨詢

詳細信息

（6+1）x1泵浦合束器

一、（6+1）x1泵浦合束器的定義
（6+1）x1泵浦合束器是一種專門設計用于高功率光纖激光器領域的核心器件。它將6路多模泵浦光和1路信號光合成進入單根雙包層光纖，實現泵浦光和信號光在同一根光纖中的高效傳輸。其中，信號光走纖芯，泵浦光走包層，通過精確的光學設計，確保了泵浦光和信號光的高效耦合與穩定傳輸。
二、（6+1）x1泵浦合束器的特點
1、高泵浦耦合效率：（6+1）x1泵浦合束器采用先進的光學耦合技術，確保了泵浦光與信號光的高效耦合。這種高效的耦合不僅提高了泵浦光的利用率，還降低了系統的插入損耗，從而提高了整個光纖激光器的效率。
2、低插入損耗：合束器在設計過程中充分考慮了光學元件的損耗問題，通過優化光學結構和選用高質量的光學材料，實現了低插入損耗。這有助于降低整個光纖激光器的功耗，提高系統的穩定性和可靠性。
3、高承受功率：由于采用了特殊的雙包層光纖結構，（6+1）x1泵浦合束器能夠承受高達300W的單臂輸入功率，總功率可達2000瓦左右。這使得合束器在高功率光纖激光器中具有廣泛的應用前景。
4、寬波長范圍：合束器支持多種泵浦波長和信號波長，覆蓋了從可見光到紅外光的寬波長范圍。這使得合束器能夠適用于不同類型的光纖激光器，滿足多樣化的應用需求。

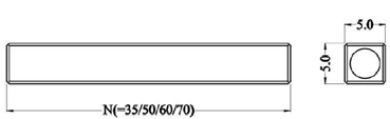

三、（6+1）x1泵浦合束器機械尺寸

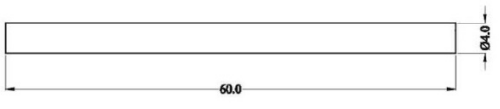

C2: ?4x60

C4: 70x12x8

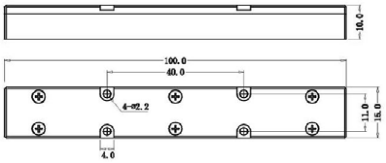

C7: 100x15x10

四、（6+1）x1泵浦合束器性能參數
參數/試驗條件
Parameters/Test conditions
最小值
Min.
典型值
Typ.
最大值
Max.
單位
Unit
備注
Note
1
信號工作波長
Signal Operating Wavelength
1000
1064
1100
nm

2
泵浦工作波長
Pump Operating Wavelength
800

1000
nm

3
泵浦光纖
Pump Fiber
纖芯直徑
Core Diameter

105

μm
Refer to fiber codes
參考光纖編碼

4
包層直徑
Cladding Diameter

125

μm
5
數值孔徑
Numerical Aperture
0.15
-
6
信號光纖
Signal Fiber
HI1060 or 6/125 DCF
Refer to fiber codes
參考光纖編碼

泵浦效率（%）
Pump Efficiency (%)
信號插入損耗（dB）
Signal Insertion Loss (dB)
功率處理（W，每個端口）
Power Handling (W, each port)

7

輸出光纖
Output
Fiber
6/125 DCF
>90（Typ.93）
<0.7（Typ. 0.5）
25
10/125 DCF
>90（Typ. 93）
<0.7（Typ. 0.5）
25
12/125 DCF
>90（Typ. 93）
<0.7（Typ. 0.5）
25
15/125 DCF
>90（Typ. 93）
<0.7（Typ. 0.5）
25
20/125 DCF
>90（Typ. 93）
<0.7（Typ. 0.5）
25
20/200 DCF
>95（Typ. 97）
<0.7（Typ. 0.5）
50
25/250 DCF
>95（Typ. 97）
<0.7（Typ. 0.5）
50
30/250 DCF
>95（Typ. 97）
<0.7（Typ. 0.5）
50
20/400 DCF
>95（Typ. 97）
<0.7（Typ. 0.5）
50
8
㎡

1.3
-

9
光隔離
Optical Isolation
20

dB

10
尾纖長度
Fiber Length
0.8

m
每個端口
Each port
11
工作環境溫度
Operating Environment Temperature
-5

+70
℃

12
工作濕度
Operating Humidity
5

95
%RH
Not recommend in high
humidity for long time. 不建議長時間在高濕度環境中使用。
13
儲存溫度
Storage Temperature
-40

+85
℃

14
封裝
Package
C1, C2, C4, C7
-
Handling power is
different with PKG

四川梓冠光電（6+1）x1泵浦合束器訂購信息
MPC-（6+1）×1-F（B）-泵浦波長/泵浦功率信號波長泵浦光纖/信號光纖輸出光纖封裝光纖長度
注：F：正向泵；B：向后泵送。
泵浦/信號/輸出光纖：請參閱光纖類型。
包裝：C1、C2、C4、C7
C1:5W/端口；C2:5W/端口；C4：總功率<150W，C7：總功率>=150W

（6+1）x1泵浦合束器尺寸3

（6+1）x1泵浦合束器尺寸3

（6+1）x1泵浦合束器尺寸4

（6+1）x1泵浦合束器尺寸5

（6+1）x1泵浦合束器尺寸6

（6+1）x1泵浦合束器尺寸7

（6+1）x1泵浦合束器尺寸8

（6+1）x1泵浦合束器拓展資料
一、（6+1）x1泵浦合束器的工作原理
（6+1）x1泵浦合束器的工作原理基于先進的光學耦合技術。在合束過程中，6路多模泵浦光通過特定的光學元件被引導至雙包層光纖的包層中，而1路信號光則直接進入光纖的纖芯。由于包層和纖芯對光的折射率不同，泵浦光和信號光能夠在同一根光纖中分別傳輸，互不干擾。同時，通過精確的光學設計，泵浦光能夠高效地激發光纖中的摻雜離子，從而實現信號光的高功率放大。
二、（6+1）x1泵浦合束器的應用范圍
1、高功率光纖激光器：（6+1）x1泵浦合束器是高功率光纖激光器的核心器件之一。它能夠將多束泵浦光高效地耦合進光纖中，實現信號光的高功率放大。這種激光器在材料加工、醫療、科研等領域具有廣泛的應用前景。
2、光纖放大器：在光纖放大器中，（6+1）x1泵浦合束器同樣發揮著重要作用。它能夠將泵浦光引入光纖放大器中，激發光纖中的摻雜離子，從而實現信號光的放大。這種放大器在光通信、光傳感等領域具有廣泛的應用價值。
3、光學儀器與設備：（6+1）x1泵浦合束器還可用于各種光學儀器與設備中，如光譜儀、光學測量系統等。在這些應用中，合束器能夠提供穩定、可靠的光源，確保儀器與設備的準確性和可靠性。

為您推薦: （6+1）x1泵浦合束器

（6+1）x1泵浦合束器信號工作波長最小值1000nm，典型值1064nm，最大值1100nm
