首頁 > 產品中心 > 泵浦合束器 > （2+1）x1泵浦合束器
（2+1）×1泵浦合束器
（2+1）×1泵浦合束器具有高泵浦耦合效率、高信號傳輸效率、波長不敏感、高功率承受等特點，應用于高功率光纖激光器、光纖放大器、科研與工業應用等領域
產品咨詢
詳細信息

（2+1）×1泵浦合束器

一、（2+1）×1泵浦合束器的定義
（2+1）×1泵浦合束器，又稱（2+1）×1多模光纖組合器，是專為高功率光纖激光器及光纖放大器設計的核心器件。它將兩個泵浦激光器和一個信號通道高效組合成一個雙包層輸出光纖，實現泵浦能量和信號能量在同一根光纖中的高效傳輸。其中，兩個泵浦激光器提供能量，信號通道則傳輸被放大的光信號。
二、（2+1）×1泵浦合束器的特點
1、高泵浦耦合效率：（2+1）×1泵浦合束器采用精密的光學設計，確保泵浦光與信號光的高效耦合。這種高效的耦合不僅提高了泵浦光的利用率，還降低了系統的插入損耗，從而提高了整個光纖激光器的效率。
2、高信號傳輸效率：合束器在設計過程中充分考慮了信號光的傳輸效率，通過優化光學結構和選用高質量的光學材料，實現了信號光的高效傳輸。這有助于降低系統的噪聲和失真，提高信號質量。
3、波長不敏感：（2+1）×1泵浦合束器對泵浦光和信號光的波長具有廣泛的適應性，能夠支持多種波長的光信號傳輸。這使得合束器能夠適用于不同類型的光纖激光器，滿足多樣化的應用需求。
4、高功率承受：由于采用了特殊的雙包層光纖結構，（2+1）×1泵浦合束器能夠承受較高的輸入功率，單臂承受功率可達100W以上，總功率可達數百瓦。這使得合束器在高功率光纖激光器中具有廣泛的應用前景。
三、（2+1）×1泵浦合束器機械尺寸

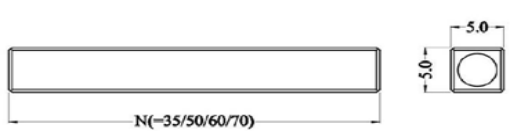

C1: 50x5x5

C1: 50x5x5尺寸圖C1: 50x5x5

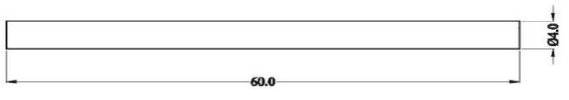

 C2: ?4x60

C2: ?4x60尺寸圖 C2: ?4x60

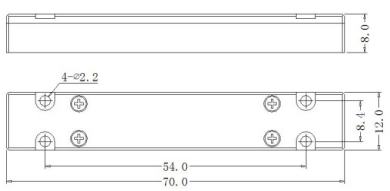

C3: 70x12x8

C3: 70x12x8尺寸圖C3: 70x12x8


C4: 70x12x8

C4: 70x12x8尺寸1C4: 70x12x8


四、（2+1）×1泵浦合束器規格參數

參數/試驗條件

Parameters/Test conditions

最小值

Min.

典型值

Typ.

最大值

Max.

單位

Unit

備注

Note

1

信號工作波長

Signal Operating Wavelength

1500

1550

1600

nm



2

泵浦工作波長

Pump Operating Wavelength

800



1000

nm



3

泵浦光纖

Pump Fiber

纖芯直徑

Core Diameter



105



μm

參考光纖編碼

Refer to fiber codes

4

包層直徑

Cladding Diameter



125



μm

5

數值孔徑

Numerical Aperture

0.15, 0.22

-

6

信號光纖

Signal Fiber

SMF-28e (XB) or 1550GDF or DCF-UN-8/125-14

參考光纖編碼

Refer to fiber codes



泵浦效率（%）

Pump Efficiency (%)

泵浦效率（%）

Pump Efficiency (%)

參考光纖類型

Refer to fiber codes

7

輸出光纖

Output Fiber

1550GDF

>90（Typ. 95）

<0.5（Typ. 0.3）



DCF-UN-8/125-14

>90（Typ. 95）

<0.5（Typ. 0.3）



8

㎡





1.3

-



9

光隔離

Optical Isolation

25

30



dB



10

尾纖長度

Fiber Length

0.8





m

每個端口

Each port

11

額定功率

Power Handling



25

50

W

每個端口

Each port

12

工作環境溫度

Operating  Environment Temperature

-5



+70

℃



13

工作濕度

Operating Humidity

5



95

%RH

不建議長時間在高濕度環境中使用。

Not recommend in high humidity for long time.

14

儲存溫度

Storage Temperature

-40



+85

℃



15

封裝

Package

C1, C2, C3, C4

-

Handling power is different with PKG


四川梓冠光電（2+1）×1泵浦合束器訂購信息

MPC-（2+1）×1-F（B）-泵浦波長/泵浦功率信號波長泵浦光纖/信號光纖輸出光纖封裝光纖長度

注：F： 正向泵；B： 向后泵送。

泵浦/信號/輸出光纖：請參閱光纖類型。

包裝：C1、C2、C3、C4

C1:10W/端口；C2:10W/端口；C3:25W/端口；C4:50W/端口

信號纖輸出

Signal fiber output

泵浦纖及承受功率

Pump fiber and withstand power

封裝類型

Packaging type

端口類型

Port type

1=GDF 10/125

2=SIUF-28E

1=105/125  10

2=105/125  20

3=105/125  50

X=others

鋼管封裝

Steel pipe encapsulation

盒子

Box

1+1X1

2+1X1

6+1X1

18+1X1


（2+1）×1泵浦合束器拓展資料
一、（2+1）×1泵浦合束器的工作原理
（2+1）×1泵浦合束器的工作原理基于先進的光學耦合技術。在工作過程中，兩個泵浦激光器發出的光通過特定的光學元件被引導至雙包層光纖的包層中，而信號光則直接進入光纖的纖芯。由于包層和纖芯對光的折射率不同，泵浦光和信號光能夠在同一根光纖中分別傳輸，互不干擾。同時，泵浦光在包層中通過內包層反射，不斷激發光纖中的摻雜離子，從而實現信號光的高效放大。
二、（2+1）×1泵浦合束器的應用范圍
1、高功率光纖激光器：（2+1）×1泵浦合束器是高功率光纖激光器的核心器件之一。它能夠?qū)蓚€(gè)泵浦激光器的能量高效地耦合進光纖中，實現信號光的高功率放大。這種激光器在材料加工、切割、焊接等領域具有廣泛的應用前景。
2、光纖放大器：在光纖放大器中，（2+1）×1泵浦合束器同樣發揮著重要作用。它能夠?qū)⒈闷止庖牍饫w放大器中，激發光纖中的摻雜離子，從而實現信號光的放大。這種放大器在光通信、光傳感等領域具有廣泛的應用價值。
3、科研與工業應用：在科研和工業領域，（2+1）×1泵浦合束器也發揮著重要作用。它能夠提供穩定、可靠的光源，支持各種光學實驗和工業應用。同時，其高功率承受能力和波長不敏感特性使得合束器在科研和工業領域具有廣泛的應用前景。
