高速光電探測器模塊
高速探測器模塊是一款氣密封裝、高可靠性、低諧波失真的PIN探測器模塊，適合用于光傳輸系統和高速激光信號測量。模擬帶寬高，光電增益0.9 A/W，響應帶寬覆蓋1000~1650nm波長,直流耦合SMA射頻口輸出。
高速直流耦合輸出
高飽和輸入功率
光纖通信
超短脈沖激光測量
高速光電探測器模塊規格參數
參數指標Parameter單位Unit最小值Min.典型值Typ.最大值Max.工作波長Operating wavelengthnm1000 1650光平均功率輸入范圍Average optical power input rangedBm-10 10上升沿時間（14G）Rising time（14G）ps 18 上升沿時間（3G）Rising time（3G） 125 光電響應Photoelectric responseA/W 0.9 回?fù)pReturn lossdB-37 輸出阻抗Output impedanceΩ - 3dB高頻截止頻率（14G）3dB High frequencycut-off frequency（14G）GHz14 3dB高頻截止頻率（3G）3dB High frequencycut-off frequency （3G）3 供電電壓Power supply voltageVDC 57輸出電壓Output voltage 10mV 1.5V產品尺寸Sizemm100x70x28 工作溫度Operating temperature°C-5 +55存儲溫度Storage temperature°C-40 +85光纖類型Fiber typeSMF-28e單模光纖、FC/APCSMF-28e Single fiber、FC/APC
參數指標
Parameter
單位
Unit
最小值
Min.
典型值
Typ.
最大值
Max.
工作波長
Operating wavelength
nm
1000
1650
光平均功率輸入范圍
Average optical power input range
dBm
-10
10
上升沿時間（14G）
Rising time（14G）
ps
18
上升沿時間（3G）
Rising time（3G）
125
光電響應
Photoelectric response
A/W
0.9
回?fù)p
Return loss
dB
-37
輸出阻抗
Output impedance
Ω
-
3dB高頻截止頻率（14G）
3dB High frequencycut-off frequency（14G）
GHz
14
3dB高頻截止頻率（3G）
3dB High frequencycut-off frequency （3G）
3
供電電壓
Power supply voltage
VDC
5
7
輸出電壓
Output voltage
10mV
1.5V
產品尺寸
Size
mm
100x70x28
工作溫度
Operating temperature
°C
-5
+55
存儲溫度
Storage temperature
-40
+85
光纖類型
Fiber type
SMF-28e單模光纖、FC/APC
SMF-28e Single fiber、FC/APC

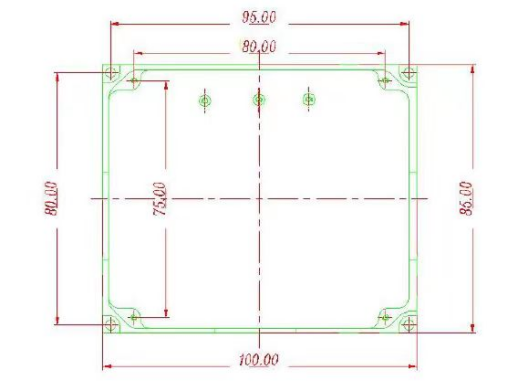

高速光電探測器模塊尺寸圖
四川梓冠光電高速光電探測器模塊訂購信息
帶寬Bandwidth供電方式Power supply mode連接頭類型Connector type3=3GHZ12=12GHz18=18GHz40=40GHz1=內部供電1=Internal power supply2=外部供電2=External power supplyFC/APCFC/PC
帶寬
Bandwidth
供電方式
Power supply mode
連接頭類型
Connector type
3=3GHZ
12=12GHz
18=18GHz
40=40GHz
1=內部供電
1=Internal power supply
2=外部供電
2=External power supply
FC/APC
FC/PC
高速光電探測器模塊工作波長最小值1000nm，最大值1650nm，光平均功率輸入范圍最小值-10dBm，最大值10dBm
