脈沖光電探測模塊IAM-330
尺 寸:L100 x W85 x H20 mm
架 構:金屬外封
光 學 輸 出:光纖輸入
電信號輸出：SMA
電 接 口: DC+5V
二、脈沖光電探測模塊IAM-330電子光學參數
參數Parameter最小值Min典型值Typ最大值Max工作波長(nm)Operationwavelength900 1700響應度(A/W)Responsivity 0.85 光纖類型Fiber type Corning SMF-28e 光纖接頭Fiber optic connector FC/APC 放大倍數（V/W）magnification 2000 最大承受光功率(mW)Maximum optical power 510暗電流(nA)Dark Current 1 模塊總帶寬(MHZ)Total module bandwidth DC 330M探測光功率范圍Detect optical power range（mw）0.002 2模塊工作電壓(DCV)Module operating voltage(DCV) 5 模塊工作電流（DCA）Module operating current（DCA） 0.2
參數
Parameter
最小值
Min
典型值
Typ
最大值
Max
工作波長(nm)
Operationwavelength
900
1700
響應度(A/W)
Responsivity
0.85
光纖類型
Fiber type
Corning SMF-28e
光纖接頭
Fiber optic connector
FC/APC
放大倍數（V/W）
magnification
2000
最大承受光功率(mW)
Maximum optical power
5
10
暗電流(nA)
Dark Current
1
模塊總帶寬(MHZ)
Total module bandwidth
DC
330M
探測光功率范圍
Detect optical power range（mw）
0.002
2
模塊工作電壓(DCV)
Module operating voltage(DCV)
模塊工作電流（DCA）
Module operating current（DCA）
0.2
三、脈沖光電探測模塊IAM-330面板示意圖

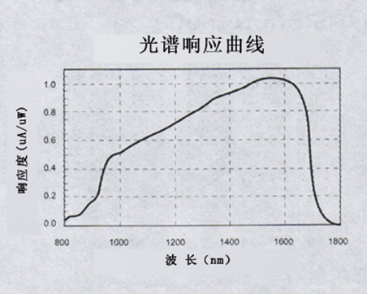

四、脈沖光電探測模塊IAM-330光譜響應曲線圖

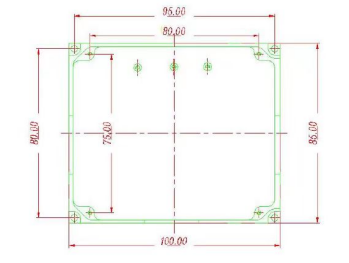

五、脈沖光電探測模塊IAM-330尺寸圖
四川梓冠光電專業制造生產光纖濾波器—帶通型，歡迎來電咨詢！
脈沖光電探測模塊IAM-330工作波長最小值900nm,最大值1700nm，響應度0.85
