首頁 > 產品中心 > 激光器 > DFB激光器

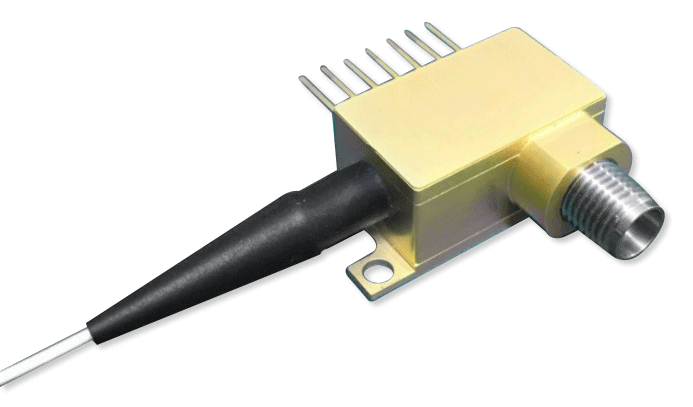

寬帶RF直調DFB激光器
應用

射頻拉遠，跟蹤遙測及控制，雷達電子對抗

產品咨詢
詳細信息

寬帶RF直調DFB激光器



一、寬帶RF直調DFB激光器的定義
1、寬帶RF直調DFB激光器，是一種集成了射頻調制功能的分布式反饋（Distributed Feedback, DFB）激光器。它結合了DFB激光器的穩定性和射頻調制的靈活性，能夠在寬頻率范圍內實現高效、穩定的光信號調制。這種激光器通過內置的衍射光柵，選擇性地放大并輸出特定波長的光，同時，通過射頻信號的直接調制，可以動態地改變光信號的強度、頻率或相位，從而滿足各種復雜通信和傳感應用的需求。
2、寬帶RF直調DFB激光器Inno-8102 DFB是采用InGaAs/InP制作的MQW DFB激光器組件，集成了激光器組件、光隔離器，TEC，熱敏電阻、監控光電二極管和寬帶直流偏置，采用氣密性7-PIN封裝。
二、寬帶RF直調DFB激光器特性
帶寬
低噪聲

三、寬帶RF直調DFB激光器最大值額定參數

參數

Parameter

符號

Symbol

條件

Condition

最小值

Min.

最大值

Max.

單位

Unit

LD反向電壓

LD reverse voltage

Vr

—

—

2

V

MPD反向電壓

MPD reverse voltage

Vpd

—

—

20

V

儲存溫度

Storage temperature

Ts

—

-55

+85

℃

工作溫度

Operating temperature

To

—

-40

+70

℃

TEC電流

TEC electric current

|tec

—

—

1.5

A

RF輸入最大功率

RF input maximum power

Pin

—

—

20

dBm


寬帶RF直調DFB激光器性能參數

參數

Parameter

符號

Symbol

條件

Condition

最小值

Min.

典型值

Typ.

最大值

Max.

單位

Unit

閾值電流

Threshold current

Ith

CW

—

—

40

mA

工作電流

Working current

Iop

CW

—

60

110

mA

輸入阻抗

Input impedance

ZIN

IF=Iop

—

50

—

Ω

熱敏電阻

Thermal resistor

RTH

@+25℃

9.5

10

10.5

kΩ

中心波長

Center wavelength

λc

CW，IF=Iop

—

1310/1550

—

nm

輸出光功率

Output optical power

PO

CW，IF=Iop

—

10

—

mW

邊模抑制比

Side mode suppression ratio

SMSR

CW，IF=Iop

35

—

—

dB

相對強度噪聲Relative intensity noise

RIN

100MHz-18GHz

—

-150

—

dB/Hz

監控電流

Monitor current

Im

—

50

—

—

uA

光隔離

Optical Isolation

ISO

—

—

32

—

dB

帶寬

Bandwidth

S21

—

18

—

—

GHz

回波損耗

Return loss

S11

—

—

-10

—

dB

輸入IdB壓縮點Input IdB compression point

P1dB

—

—

15

20

dBm

光纖類型

Fiber type

單模光纖SMF28e；直徑900μm；光纖長度：  1m

Single fiber SMF28e；Diameter900μm；Fiber length：  1m

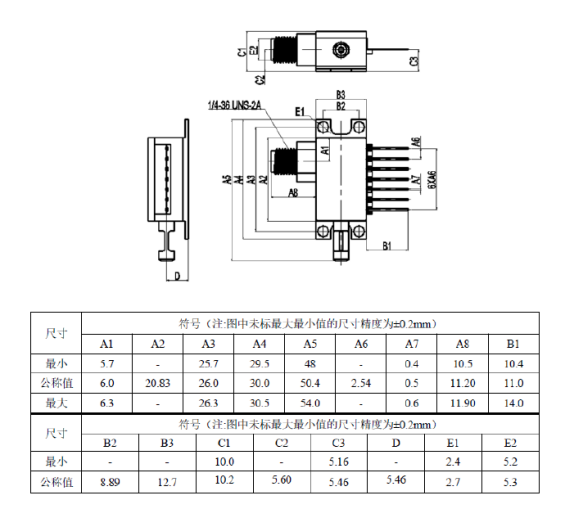

產品尺寸

寬帶RF直調DFB激光器產品尺寸引腳定義

測試曲線

測試曲線

四川梓冠光電寬帶RF直調DFB激光器采購信息

波長

Wavelength

調整帶寬

Adjustable Broadband

光纖類型

Fiber Type

連接頭

Connector

27-37:1270-1370nm

C16-C62:ITU波長通道

C16-C62:ITU Wavelength Path

XX=XX

06-6GHZ

12-12GHZ

18-18GHZ

SM=單模光纖

SM=Single Mode Fiber

PM=保偏光纖

PM=Polarization Fiber

FC=FC/APC

寬帶RF直調DFB激光器拓展資料：
一、寬帶RF直調DFB激光器的工作原理
寬帶RF直調DFB激光器的工作原理基于DFB激光器的光柵反饋機制和射頻信號的調制原理。在DFB激光器中，光柵結構對光波進行周期性調制，使得只有滿足布拉格波長條件的光波才能在腔內建立起穩定的振蕩。當射頻信號加載到激光器上時，它會引起激光器內部電場的變化，進而改變有源層中載流子的分布和復合速率，從而實現對光信號的調制。
具體來說，射頻信號通過外部電路輸入到激光器中，與激光器的直流偏置相結合，共同控制有源層中的載流子濃度。當射頻信號的頻率和幅度發生變化時，載流子的復合速率也會相應改變，導致光信號的強度、頻率或相位發生調制。這種調制過程具有高速、低損耗和寬帶寬的特點，使得寬帶RF直調DFB激光器在高速通信和精密傳感領域具有顯著優勢。
二、寬帶RF直調DFB激光器的應用范圍
寬帶RF直調DFB激光器在多個領域展現出了廣泛的應用前景。在光通信系統中，它作為高速數據傳輸?shù)年P(guān)鍵組件，能夠支持更高的傳輸速率和更遠的傳輸距離。在微波光子學領域，寬帶RF直調DFB激光器被用于實現微波信號的光域處理和傳輸，為雷達、電子對抗和衛星通信等應用提供了強有力的技術支持。
此外，寬帶RF直調DFB激光器還在光纖傳感系統中發揮著重要作用。通過調制光信號的強度和相位，可以實現對溫度、壓力、應變等物理量的高精度測量。這種傳感器具有體積小、重量輕、抗電磁干擾和易于集成等優點，被廣泛應用于航空航天、石油勘探、環境監測和醫療診斷等領域。
三、四川梓冠光電寬帶RF直調DFB激光器的生產制造優勢
1、先進的生產工藝：我們采用先進的生產工藝和設備，確保產品的穩定性和可靠性。通過精確控制生產過程中的各項參數，我們可以實現產品性能的最優化。
2、高質量的材料選擇：我們選用高品質的材料和組件，確保產品的性能和壽命。這些材料具有優異的物理和化學性能，能夠在惡劣的工作環境中保持穩定的性能。
3、定制化的解決方案：我們提供定制化的解決方案，根據客戶的具體需求進行產品設計和生產。這種靈活性使得我們能夠滿足不同領域和不同應用場景的需求。
4、完善的售后服務：我們提供完善的售后服務和技術支持，確?？蛻粼谑褂眠^程中得到及時、專業的幫助。我們的銷售團隊和技術支持團隊隨時準備為客戶解答疑問，提供全方位的技術支持。
