三、高功率低噪聲DFB激光器模塊規格參數
參數 Parameter 符號 Symbol 條件 Condition 最小值 Min. 典型值 Typ. 最大值 Max. 單位 Unit 工作溫度 Operating temperature Tc I=Iop -40 70 —— ℃ 激光器正向電流 Laser forward voltage If —— —— 600 —— mA 激光器反向偏壓 Laser reverse bias Vr —— —— 2 —— V 二極管反向偏壓 Diode reverse bias Vrpd —— —— 10 —— V TEC電流 TEC current Itec -20℃<Tc<65℃;Top=25℃,If=Iop —— 1.5 —— A 芯片溫度 Chip temperature TL —— 15 —— 35 ℃ 輸出光功率 Output optical power Po CW —— 40 —— Nv 閾值電流 Threshold current Ith TL=25℃ —— —— 40 Ma 正向電壓 Forward voltage Vf PO=PL —— —— 2.5 V 中心波長 Center wavelength 入c PO=PL CW,20℃≤TL≤35 ITU中心波長 ITU Center wavelength Nm 線寬 Linewidth △入 PO=PL，TL=25°C —— 1 —— MHz 偏振消光比 Polarization extinction ratio PER —— —— 20 —— dB 光隔離度 Optical isolation ISO —— —— 32 —— dB 單模抑制比 Single mode suppression ratio SMSR PO=PL 30 —— —— dB 相對強度噪聲 Relative intensity noise RIN CW,TL=25℃ —— —— -160 dB/Hz 背探光電流 Back probe photocurrent Imon Vrpd=5V 9 —— 150 μA/mW 熱敏電阻 Thermal resistor Rt T=25℃ 9.5 —— 10.5 KΩ TEC電流 TEC current Ic △T=40o —— —— 1.5 A TEC電壓 TEC voltage Vc △T=40o —— —— 4.0 V

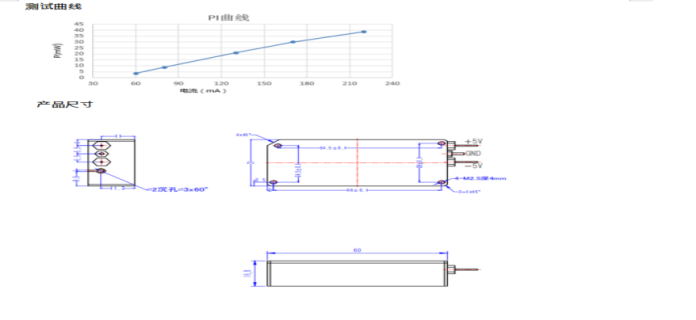

測試曲線
四川梓冠光電高功率低噪聲DFB激光器模塊采購信息
波長 Wavelength 功率 Power 光纖類型 Fiber type 連接頭 Connector C16-c62=ITU波長通道 C16-C62=ITU Wavelength Path 10=10mw 40=40mw SM=單模光纖 PM=保偏光纖 FC=FC/APC
高功率低噪聲DFB激光器模塊拓展資料
一、高功率低噪聲DFB激光器模塊的工作原理
高功率低噪聲DFB激光器模塊的工作原理，基于光的干涉與衍射效應。在DFB結構中，光纖布拉格光柵被巧妙地寫入諧振腔，形成對特定波長光的反饋機制。當泵浦光激發有源光纖中的稀土離子時，特定波長的光波在諧振腔內被不斷放大，并通過光柵的反饋作用，形成穩定的激光輸出。同時，通過精細的腔體設計與材料選擇，有效降低了激光器的噪聲水平，實現了高功率與低噪聲的并存。
二、高功率低噪聲DFB激光器模塊的應用范圍
1、光通信：作為高速光通信系統的核心光源，高功率低噪聲DFB激光器模塊能夠提供穩定、高效的激光信號，支持長距離、高速率的光纖傳輸，是實現大容量、低損耗光通信網絡的關鍵。
2、激光雷達：在激光雷達系統中，高功率低噪聲DFB激光器模塊能夠提供高精度、高靈敏度的激光束，實現對目標物體的精確測距與成像，廣泛應用于自動駕駛、地形測繪、環境監測等領域。
3、光傳感：利用DFB激光器的波長穩定性與高精度特性，高功率低噪聲DFB激光器模塊可用于光纖傳感系統，實現對溫度、壓力、應力等物理量的實時監測，為工業控制、結構健康監測等領域提供可靠的數據支持。
4、光譜分析：在光譜分析領域，高功率低噪聲DFB激光器模塊能夠提供窄線寬、高穩定性的激光光源，為物質成分分析、化學反應監測等提供精確的光譜信息。
三、四川梓冠光電的生產制造優勢
1、先進工藝：采用國際領先的工藝技術與生產設備，確保產品的高品質與穩定性。通過精細的腔體設計與材料選擇，實現高功率與低噪聲的完美結合。
2、自主研發：擁有一支由行業專家組成的研發團隊，致力于DFB激光器模塊的技術創新與產品開發。通過持續的研發投入，不斷推出性能更優異、成本更低廉的新產品。
3、全面服務：提供從產品設計、生產、測試到售后服務的全方位支持，確?？蛻粼谑褂眠^程中得到及時、專業的幫助。同時，我們還為客戶提供定制化的解決方案，滿足客戶的個性化需求。
