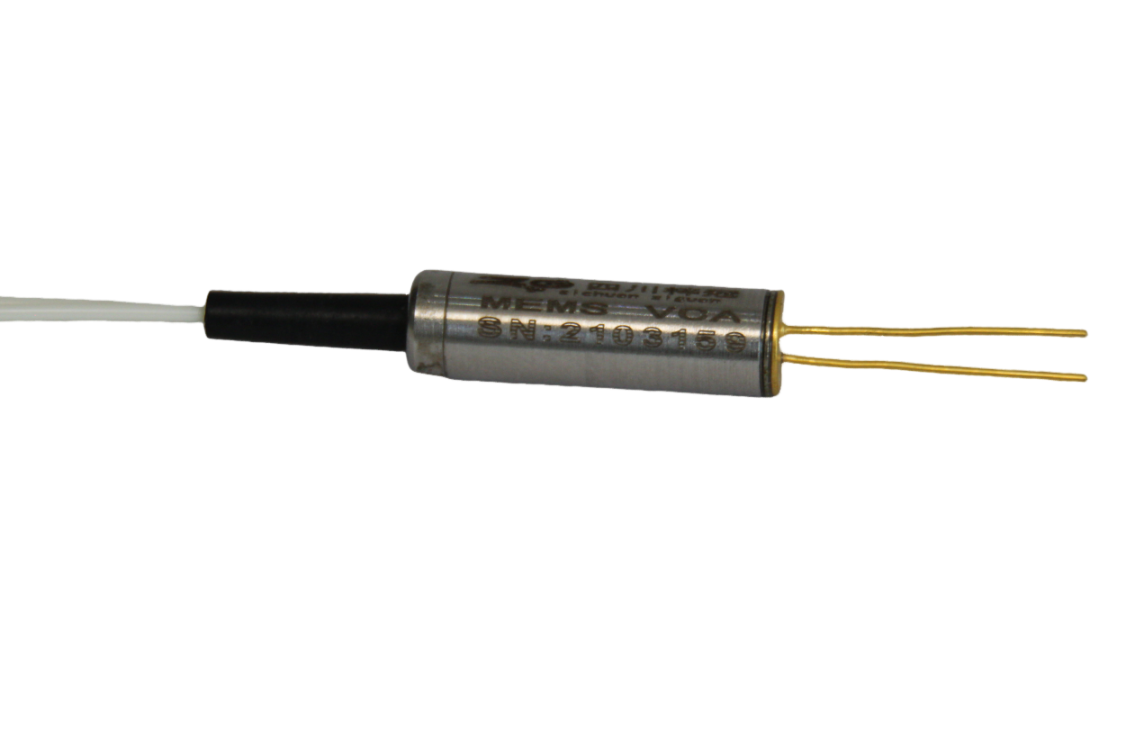

常開MEMS衰減器

參數 Parameters	單位 Unit	指標 Index	備注 Notes
波長范圍 Wavelength range	nm	1260-1650nm or 980nm/1064nm   1
衰減類型 Attenuation type		Normally bright or dark
衰減范圍 Attenuation range	dB	≥30
最大衰減范圍 Max attenuation range	dB	≥45
插入損耗 Insertion loss	dB	≤0.7 (0.5 Typ.)	不含連接頭損耗 Without the connector loss
衰減類型 Attenuation type		連續 Continue
波長相關損耗 WDL	dB	≤0.1	在0dB測試 0dB test
		≤1	在20dB測試 20dB test
紋波 Ripple wave	dB	≤0.05	0.4nm 帶寬在20dB測試 0.4nm Broadband is tested at 20dB
偏振相關損耗 PDL	dB	≤0.1	在0dB測試 0dB test
		≤1	在20dB測試 20dB test
溫度相關損耗 TDL	dB	≤0.15	在0dB測試比較 0dB test comparison
		≤1	在20dB測試比較 20dB test comparison
回波損耗 Return loss	dB	≥55
偏振模色散 PMD	ps	≤0.5
響應時間 Respond time	ms	≤2  (1 Typ.)	10-90% 光功率 10-90% optical power 10-90% optical power
承受光功率optical power resistant ability	mW	300
驅動電壓 Driving voltage	VDC	6V	在5.2v 典型是40db Typ. is 40dB at 5.2V Typ. is 40dB at 5.2V
功耗 Power consumption	mW	≤2
工作溫度 Operating temperature	oC	0 to 70
貯藏溫度 Storage temperature	oC	-40 to 85

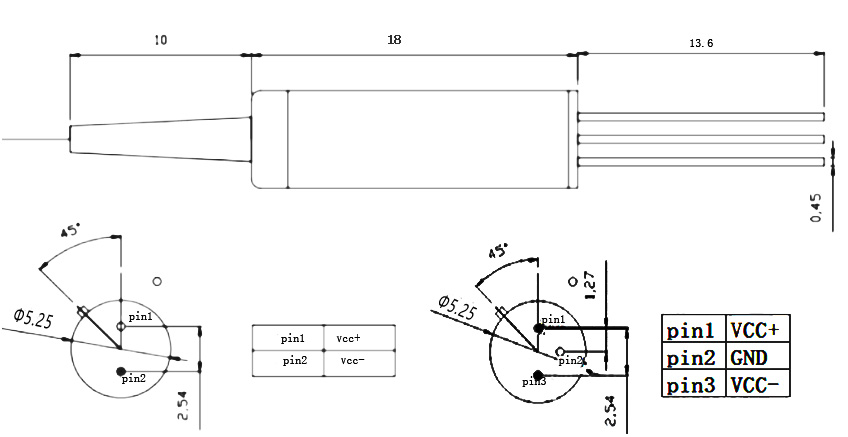

封裝尺寸及管腳定義

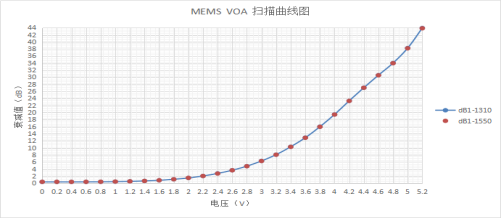

線性度

四川梓冠光電常開MEMS衰減器訂貨信息

常開MEMS衰減器拓展資料
一、常開MEMS衰減器的工作原理
常開MEMS衰減器的工作原理主要基于微機械結構的精確控制。具體來說，它通常包括一個微機械結構、光學元件和控制電路等部分。微機械結構是常開MEMS衰減器的核心部件，通過控制電路對微機械結構進行精確控制，實現對光路中光信號強度的調節。在常開狀態下，微機械結構保持一定的位置，允許光信號通過；當需要調節光信號的衰減量時，控制電路向微機械結構發送指令，驅動其發生微小位移。隨著微機械結構的移動，光路中的光信號強度發生變化，從而實現光信號的衰減。
二、常開MEMS衰減器的應用范圍
1、光通信系統中的功率均衡：在光通信系統中，常開MEMS衰減器可用于光功率均衡、信道傳輸均衡等場景。通過精確控制光信號的衰減量，可以確保各信道間的功率差異得到平衡，提高系統的整體傳輸性能。
2、光接收器的保護：常開MEMS衰減器還可用于保護光接收器件，避免光信號過強對器件造成損壞。通過調節光信號的衰減量，可以確保光接收器件在安全的光功率范圍內工作。
3、光傳感領域：在光傳感領域，常開MEMS衰減器可用于構建高性能的光學傳感器。通過精確控制光信號的衰減量，可以實現對光學傳感器靈敏度的調節，提高傳感器的測量精度和穩定性。
4、光測試與測量：在光測試與測量領域，常開MEMS衰減器可用于模擬不同光纜或光纖的傳輸特性，幫助工程師對系統進行精確的測量、調整和評價。
