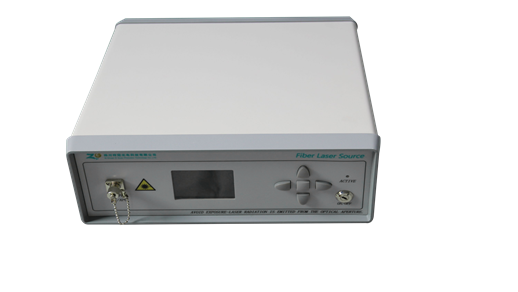

1060nm波段ASE寬帶光源
該寬帶光源是基于摻鐿光纖和高性能泵浦激光器,ASE光譜覆蓋1030-1060nm,并優化了光源結構,同時具有較高的輸出功率和較好的平坦度。可用于光纖器件測試、FBG光柵刻寫系統等??商峁㏑S-232接口和上位機軟件,便于光源模塊狀態的監控。
功率穩定
光譜平坦
可遠程監控
光纖器件測試
1060nm波段ASE寬帶光源規格參數
參數指標Parameters單位Unit典型值Typ.備注Notes覆蓋波長Covering the wavelengthnm1030~108050nm@10dB輸出功率Output powermW10/20/200固定功率Constant power光譜平坦度Spectral flatnessdB10 輸出端隔離度Isolation degree of outputdB45 短期穩定度(15 分鐘)Short-time stability(15 min)dB≤ 0.02 長期穩定度(8 小時)Long-term stability(8 h)dB≤ 0.05 偏振度Degree of polarizationDOP≤ 0.2 尾纖接頭類型Type of pigtail fiber connector-FC/APC 尾纖類型Pigtail type-Hi1060 工作溫度Operating temperature°C-20 ~ +65 存儲溫度Storage temperature°C-40 ~ +85 供電方式Power supply mode-DC 5V 或 AC 220V 尺寸Sizemm臺式260×285×115Benchtop260×285×115模塊 90(W)×70(D)×15(H)Module 90(W)×70(D)×15(H)通信協議Communication protocol-RS232可選配功率調節和上位機軟件Optional power adjustment and PC software
參數指標
Parameters
單位
Unit
典型值
Typ.
備注
Notes
覆蓋波長
Covering the wavelength
nm
1030~1080
50nm@10dB
輸出功率
Output power
mW
10/20/200
固定功率
Constant power
光譜平坦度
Spectral flatness
dB
10
輸出端隔離度
Isolation degree of output
45
短期穩定度(15 分鐘)
Short-time stability(15 min)
≤ 0.02
長期穩定度(8 小時)
Long-term stability(8 h)
≤ 0.05
偏振度
Degree of polarization
DOP
≤ 0.2
尾纖接頭類型
Type of pigtail fiber connector
-
FC/APC
尾纖類型
Pigtail type
Hi1060
工作溫度
Operating temperature
°C
-20 ~ +65
存儲溫度
Storage temperature
-40 ~ +85
供電方式
Power supply mode
DC 5V 或 AC 220V
尺寸
Size
mm
臺式260×285×115
Benchtop260×285×115
模塊 90(W)×70(D)×15(H)
Module 90(W)×70(D)×15(H)
通信協議
Communication protocol
RS232
可選配功率調節和上位機軟件
Optional power adjustment and PC software
備注:
1. 輸出功率和平坦度可根據客戶需求定制 ;
2. 穩定性的測試環境為 25°C 產品預熱 10 分鐘后;
四川梓冠光電1060nm波段ASE寬帶光源訂貨信息
波長范圍Wavelength range
尾纖套管直徑
Diameter of pigtail casing
尾纖長度
Fiber length
連接頭形式
Connector
封裝形式
Packaging Type
1060=1060nm
10= 10mW
20= 20mW
100=100mW
200=200mW
9-0.9mm
2-2mm
0=法蘭
0=Flange
1 =1m
2 =2m
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
B=臺式
B=Benchtop
M=模塊
M=Module
